세탁기 초기 설치 부분에 대해 알고 싶어요

세탁기 초기 설치

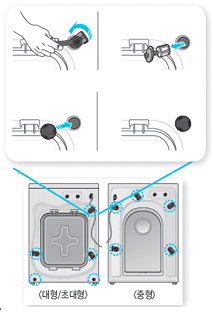

안전핀, 고정핀 분리방법

제품 구입시 제공된 스패너를 이용하여 안전장치 나사를 풀고 본체 후면에서 분리하세요.

(안전장치의 개수는 모델에 따라 다를 수 있습니다)

제품 구입시 제공된 안전장치 마개를 안전장치 고정홈에 끼워 주세요.

1. 드럼용 스패너가 있으면 안전장치 나사를 푼 후 안전장치를 세탁기 본체에서 분리하세요.  스패너는 없는 경우는 10 mm 소켓 렌치를

사용하세요.(드럼용스패너는 서비스센터에서 별도로 구매할 수 있습니다)

2.안전장치(안전핀)마개를 고정 홈에 끼워 주세요.

※ 참고

스패너를 이용하여 안전장치 나사를 풀고 본체 후면에서 떼어 내주세요. 

(안전장치의 수량은 모델에 따라 다를 수 있습니다)

부속품 중 안전장치 마개를 안전장치 고정홈에 끼워 고정하세요.

분해한 안전 장치는 보관하여, 이사할 때 다시 끼워 사용하시기 바랍니다.

안전장치 미 고정 후 이동시 마찰에 의해 세탁기가 부서지거나 고장 날 수 있습니다.

설치하고자 하는 공간에서 3 m 이내에서만 안전장치를 제거한 채로 이동이 가능합니다.

안전장치 없이 3m 이상 이동하지 마세요.

세탁기 수평  조절 방법

1. 설치할 장소를 선택해 주세요.세탁기와 후면 벽과의 거리는 5 cm 이상,     좌우 벽과의 거리는 2 cm 이상 띄어서 설치하세요.

 ※ 주의 : 세탁기 설치시 후면/좌우 벽과의 거리 여백은 모델에 따라  차이가 있습니다.

사용 모델의 사용설명서를 확인해서 설치여백을 확인해 주세요.

2.  설치할 곳 바닥면의 수평을 확인 후 수평 조절 다리로 높낮이를 맞춰주세요.

세탁기 전면, 좌우 모서리 부분을 누르거나 탈수 동작 시 세탁기에 흔들림이 있으면 세탁기 다리 높이를 조절하세요.

4 개의 다리와 바닥면이 맞닿아 제품이 흔들리지 않아야 합니다.

드럼용 스패너가 없는 경우는 서비스센터에서 별도로 구매하거나 가정에서 사용 중인 0.4 인치 스패너를 사용해도 됩니다.   

잠금 너트가 있는 모델의 수평 맞추기

조절 너트가 있는 모델  

4개의 수평 조절 다리 중, 높거나 낮은 쪽의 수평 조절 다리를 스패너를 이용하여 조절 너트를 왼쪽 또는 오른쪽으로 돌려 맞춰주세요.

조절 후 잠금 너트를 오른쪽으로 돌려 완전히 조여주세요.

※ 주의 : 진동 및 소음이 발생할 수 있으므로 수평 조절 후 잠금 너트가 풀리지 않도록 고정시켜주세요.

4 개의 수평 조절 다리 중 높거나 낮은 쪽의 수평 조절 다리를 맞춰주세요.

조절 후 잠금 너트를 오른쪽으로 돌려 완전히 조여주세요.

※ 주의 : 진동 및 소음이 발생할 수 있으므로 수평 조절 후 잠금 너트가 풀리지 않도록 고정시켜주세요.

조절 너트가 없는 모델  

4개의 수평 조절 다리 중, 높거나 낮은 쪽의 수평 조절 다리를 왼쪽 또는 오른쪽으로 돌려 맞춰주세요.

조절 후 잠금 너트를 오른쪽으로 돌려 완전히 조여주세요.

※ 주의 : 진동 및 소음이 발생할 수 있으므로 수평 조절 후 잠금 너트가 풀리지 않도록 고정시켜주세요

잠금 너트가 없는 모델의 수평 맞추기

4개의 수평 조절 다리 중, 높거나 낮은 쪽의 수평 조절 다리를 스패너를 이용하여 조절 너트를 왼쪽 또는 오른쪽으로 돌려 맞춰주세요.

배수호스 연결  방법 

배수호스 연결 순서

1. 배수호스 연결고리를 누른 후 배수호스를 끼워주세요.호스를 배수구에 꽉 끼운 후 연결고리를 눌러 세탁기 본체 쪽으로 밀어붙여 고정하세요  

2. 배수호스 연결 후 아래 내용을 참고 및 확인하세요. 배수 시 배수되는 물, 거품 또는 따뜻한 공기가 샐 수 있습니다.

배수호스는 배수구(Ⅱ)의 배수관보다 낮게 설치하고, 길이는 3 m 이상 연장하지 마세요.배수호스 연장 시 설치 전문 기사 또는 서비스 기사에게 의뢰하세요.

배수호스 연결 시 주의사항 

배수호스가 꼬이거나 무거운 물건에 눌리지 않도록 해주세요.배수 및 건조 불량이 발생할 수 있습니다. 

배수 연장호스를 사용할 경우 굴곡이 없도록 수평으로 설치해 주세요. 

배수호스 끝이 물에 잠기지 않게 해주세요.배수 및 건조 불량이 발생할 수 있습니다. 

급수호스 연결  방법  

급수호스 연결하기 

급수호스는 낡은 호스를 재사용하지 말고, 반드시 제품과 함께 제공된 새것을 연결하세요.

급수호스를 교체하실 때엔 반드시 삼성전자에서 제공하는 급수호스를 사용하세요.

수도꼭지에 급수호스 연결 전 수도관 내에 녹물이 있을 수 있으니 물을 빼내고 삽입하여 주세요.

물이 새는 곳이 있으면 세탁기를 사용하지 마세요.감전 또는 상해의 원인이 됩니다.

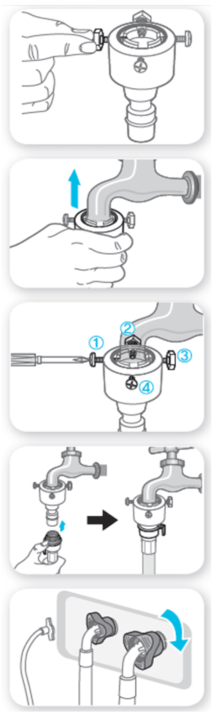

수도꼭지 연결 방법 

1. 연결기에서 급수 호스를 분리한 후 연결기의 4 개의 나사를 모두 풀어 연결기를 수도꼭지 끝까지 밀어 올리세요.

2. 연결기를 수도꼭지 끝까지 밀어올려 4 개의 나사를 체결하세요.

※ 참고 : 육각 볼트 2 개는 수도꼭지 후면을 향하도록 하고 손으로 조립하세요.

3. 급수 호스의 누름 부를 누른 상태에서 급수 호스를 연결기에 끼우고 누른 손을 놓으면 '딱' 소리가 나면서 연결됩니다.

냉수 호스와 온수 호스가 바뀌지 않도록 주의하세요.

수도꼭지를 열어 연결기 상단 또는 급수 호스와 연결기 조립부에서 물이 새는지 확인하세요.

물이 새는 곳이 있으면 재조립하세요.

급수호스 연결 방법   (냉수, 온수 )

1. 세탁기 후면에 있는 급수 호스 연결구에 급수호스를 연결해 주세요.

※ 주의 : 냉수와 온수 호스 연결이 바뀌면 세탁이 제대로 되지 않거나 옷감이 손상될 수 있으며, 제품 고장의 원인이 됩니다.

 2. 냉수 단독 사용 시 온수 급수호스 연결부에 마개를 씌워 주세요.

 마개를 씌우지 않으면 온수 급수호스 연결부에서 물이 샐 수 있습니다.

※ 참고 : 온수 단독으로 연결하지 마세요.  옷감이 손상될 수 있습니다.  제품 고장의 원인이 됩니다.

급수호스 연결 후 물이 샐 경우 조치 방법 

급수호스 연결 방법에 따라 처음부터 다시 조립하세요.

 급수호스가 수도꼭지에 정확하게 밀착되어 있는지, 수도꼭지의 나사가 느슨하게 연결되었는지  확인해 주세요. 

※ 참고 : 단수, 장기간 사용하지 않을 경우 수도꼭지를 잠가주세요. 수압으로 인한 누수를 예방하기 위함입니다.

 누수 발생 시 재산 피해가 발생할 수 있습니다.

※ 제품 모델에 따른  아래 설명서를 통해 함께 참조해 주세요.  

☞ 제품 사용설명서 다운로드 바로가기(클릭)
