SF-760에서 원고 급지부를 올바르게 장착하는 방법

  • 날짜 2024-07-01
  • 조회수 8,256

SF-760, SF-760P 원고 급지부 사용을 위한 주의 사항과 원고 급지부에 용지를 올바르게 장착하는 방법을 안내드립니다

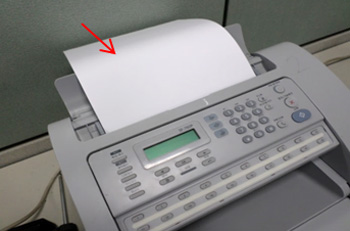

복사 또는 팩스 송신할 때 원고받침대를 모두 펼치지 않고 사용하여, 아래 사진과 같이 원고가 휘어짐에 따라 정상적으로 급지가 안될 수 있습니다. 

SF-760에서 원고 급지부를 올바르게 장착하는 방법 - 원고용지가 뒤로 휘어져 있는 예시 화면


※ 참고 

1. 0.13 mm 이상의 두꺼운 용지와 코팅용지 등 표면이 매끄러운 용지는 급지가 되지 않습니다.

2. 원고에 스템플러, 화이트(수정액) 등 이물질이 있는 경우 고장의 원인이 될 수 있습니다. 


SF-760에서 원고 급지부를 올바르게 장착하는 방법

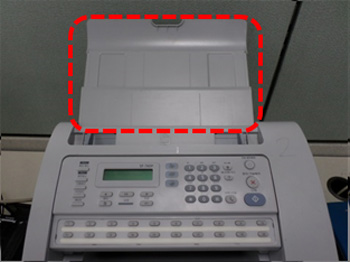

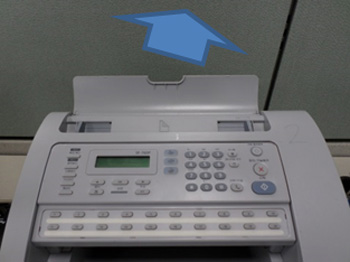

  • 1. SF-760에서 원고 급지부를 올바르게 장착하기 위해 화살표 방향으로 커버를 뒤로 당겨 용지받침대 2개를 모두 빼 주세요.

    SF-760에서 원고 급지부를 올바르게 장착하기 위해  원고 받침대를 뒤로 당기는 화면

    뒤로 당겼던 커버를 완전히 펴는 화면


  • 2. 용지를 정렬 해 주세요.

    용지를 털어서 정렬하는 예시 화면

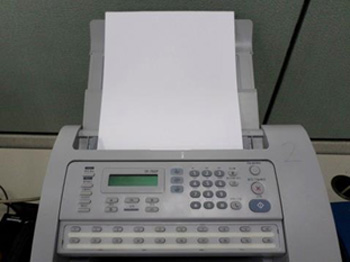

  • 3. 용지를 정렬 후, 용지 앞이 걸리는 느낌이 날 때까지 밀어 넣어 주세요.

    ※ 용지를 살짝만 밀어 넣는 경우 잘못된 위치로 급지 불량이 발생할 수 있습니다.

    정상적인 용지 장착 상태 화면
    [정상적인 용지 장착 상태]

그래도 해결되지 않았다면, 급지롤러나 유리면에 이물, 오염, 먼지로 인하여 급지가 잘 안될 수 있으니 아래와 같이 청소해보시기 바랍니다.

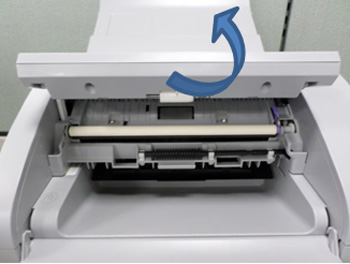

  • 1. SF-760에서 원고 급지부를 올바르게 장착하기 위해 조작부를 열어 주세요.

    SF-760에서 원고 급지부를 올바르게 장착하기 위해 조작부 덮개를 여는 화면

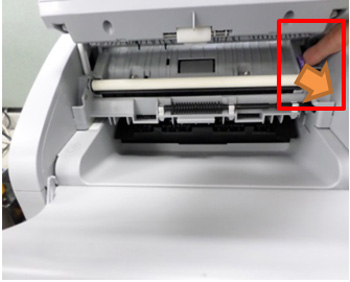

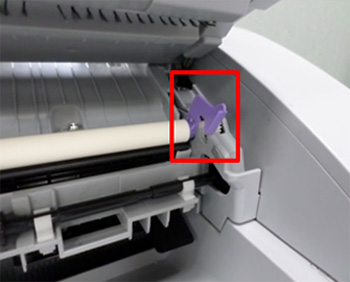

  • 2. 흰색 롤러의 오른쪽 보라색 손잡이를 앞쪽으로 당겨 주세요.

    오른쪽의 보라색 손잡이 위치 화면

    보라색 손잡이 확대한 화면

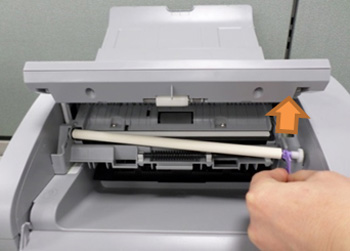

  • 3. 보라색 손잡이를 위로 들어올려 롤러를 빼 주세요.

    롤러를 들어올려 빼내는 화면

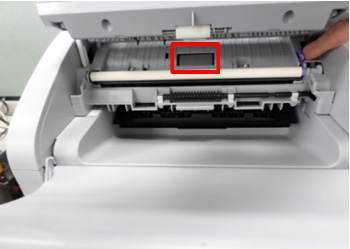

  • 4. 롤러의 표면에 묻은 먼지/이물/오염을 깨끗이 물로 닦아 줍니다.

    가운데 롤러의 표면을 청소하는 예시 화면

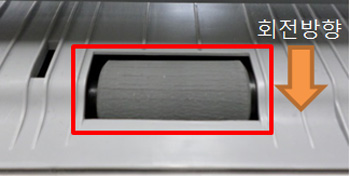

  • 5. 급지 롤러는 아래 방향으로 돌리면 자유롭게 회전하므로 롤러 전체 면을 모두 청소해 주세요.

    롤러를 아래로 회전하면서 청소하는 화면

    ※ 주의 : 재조립하기 전 반드시 마른 천으로 닦거나, 방치하여 물기를 말려 주세요.

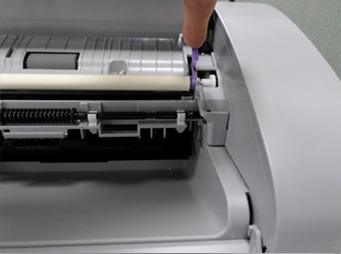

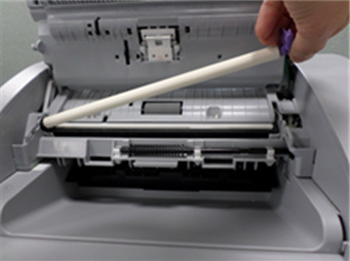

  • 6. 롤러의 왼쪽 축을 홈에 맞춰 끼우고, 오른쪽의 보라색 손잡이를 “딸깍” 소리가 날 때까지 뒤로 밀어 재 장착 해주세요.

    롤러 왼쪽 축을 홈에 맞추는 화면

    오른쪽 보라색 손잡이를 딸깍 소리날때까지 밀어서 장착하는 화면


  • 7. 조작부를 닫아 주세요.
