SL-J156x 시리즈 설치 방법을 알려주세요.

  • 날짜 2018-11-09
  • 조회수 10,239

※ 대상 모델 : SL-J1560, SL-J1560W, SL-J1563W, SL-J1565, SL-J1565W


SL-J1560x 시리즈 제품 초기 설치할 경우 아래의 방법으로 진행하세요.


  • 1. 제품을 박스에서 구성품을 확인하세요.

설치용 CD 이미지

설치용 CD

전원 코드 이미지

전원 코드

USB 케이블 이미지

USB 케이블

정품 잉크 이미지

정품 잉크

제품 보증서 이미지

제품 보증서

검정 잉크 카트리지/컬러 잉크 카트리지 이미지

검정 잉크 카트리지/컬러 잉크 카트리지

간단 설치 설명서 이미지

간단 설치 설명서

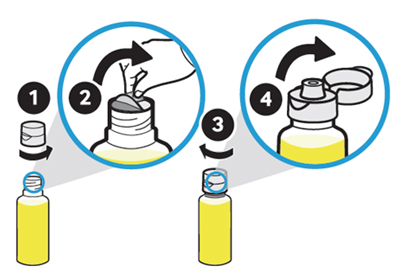

  • 2. 노란색 잉크통의 뚜껑을 열고 밀봉을 제거한 후 뚜껑을 다시 닫고 뚜껑 덮개를 여세요.

    노란색 잉크통의 뚜껑을 열고 밀봉을 제거한 후 뚜껑을 닫는 예시 화면

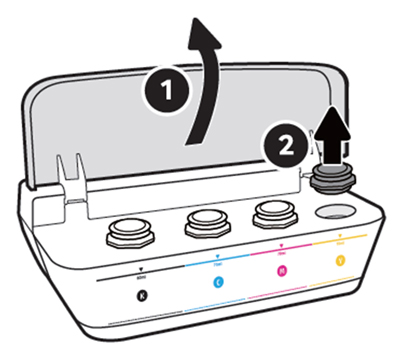

  • 3. 잉크 공급통 덮개를 열고 노란색 탱크에서 마개를 빼세요.

    제품 옆에 있는 잉크 공급통 덮개를 여는 화면

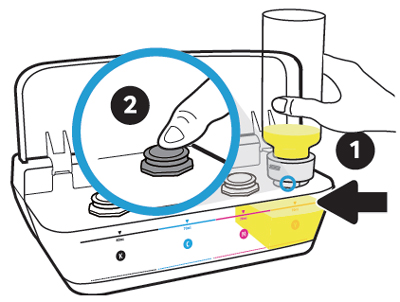

  • 4. 잉크통을 공급통 노즐에 고정시켜 잉크를 표시선까지 충전한 후 마개를 다시 단단히 눌러 끼우세요.
    ※ 공급통과 잉크통에 표시된 컬러 표기가 일치하는지 확인하세요.

    노란색 잉크통을 표시선까지 잉크가 충전되도록 넣은 후 마개를 눌러 끼우는 화면

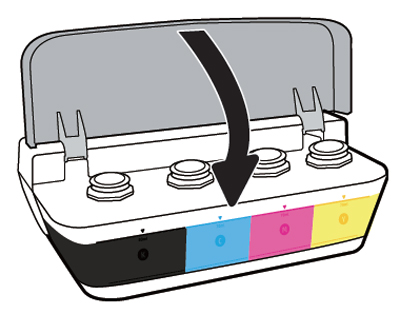

  • 5. 컬러별로 단계를 반복한 후 덮개를 닫으세요.
    ※ 잉크를 충전할 때 약간의 잉크가 남을 수 있습니다. 남은 잉크는 다음 충전을 위해 보관하세요.

    파란색, 빨간색, 검정색 잉크별로 충전한 후 덮개를 닫는 화면

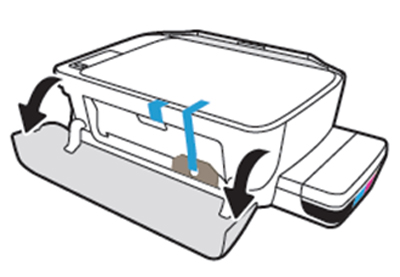

  • 6. 앞쪽 덮개와 잉크 카트리지 교체 덮개를 열어 테이프 및 보호재를 제거하세요.

    앞면 덮개를 열어 테이프 및 보호재 확인하는 화면

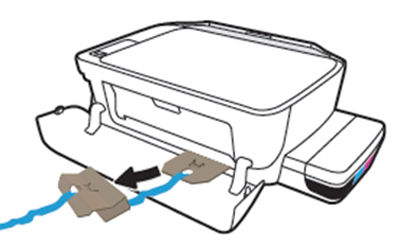

    앞면에 붙여진 테이프를 잡아당겨 보호재를 같이 제거하는 화면

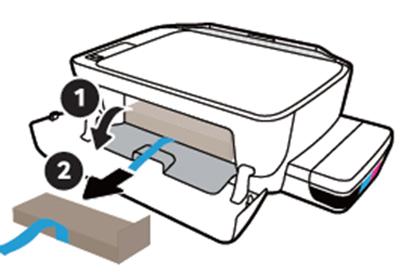

    앞면의 잉크 카트리지쪽 덮개를 열어 추가로 테이프를 잡아당겨 보호재를 제거하는 화면

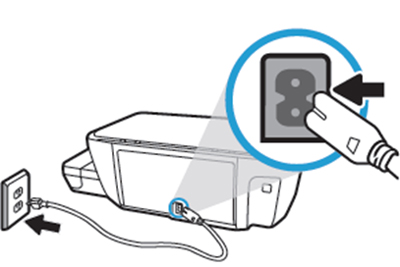

  • 7. 전원을 연결하세요.
    ※ 드라이버 설치 전 USB 케이블을 연결하지 마세요.

    제품 뒷면에 전원코드를 연결하여 벽면의 전원콘센트에 연결 화면

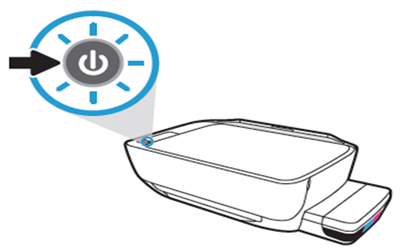

  • 8. 전원 버튼을 눌러주세요.

    제품 상단의 조작부에서 전원버튼을 누르는 화면

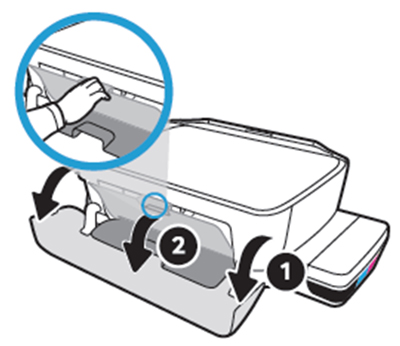

  • 9. 앞쪽 덮개를 열고 잉크 카트리지 교체 덮개를 여세요. 인쇄 캐리지가 가운데로 이동하여 멈출 때까지 기다리세요.

    앞면 덮개를 열고 잉크 카트리지교체 덮개까지 열어주는 예시 화면

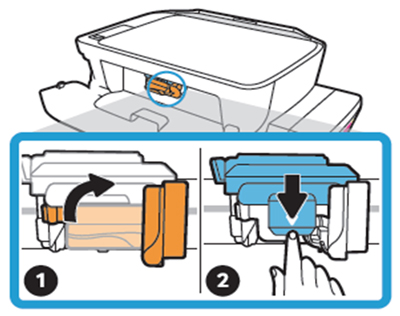

  • 10. 주황색 핸들을 시계 방향으로 돌린 후 잉크 카트리지 잠금 장치를 아래로 눌러 여세요.

    인쇄 키리지 상단의 주황색 핸들을 시계방향인 오른쪽으로 돌린 후 파란색 잠금장치를 아래로 누르는 화면

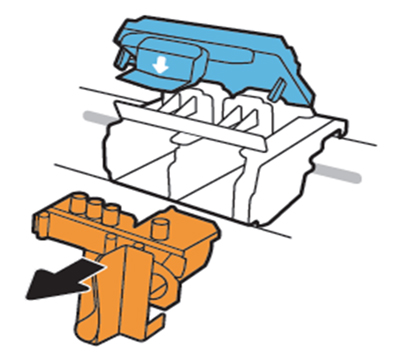

  • 11. 잉크 카트리지 보호재를 제거하세요.

    잉크 카트리지 주황색 보호재를 제거하는 화면

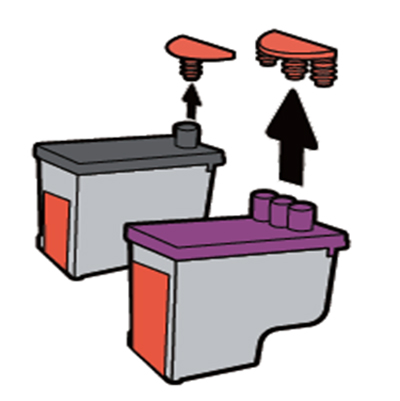

  • 12. 잉크 카트리지의 윗부분에서 마개를 제거하세요.

    검정 잉크와 컬러 잉크 윗부분에 있는 마개를 제거하는 화면

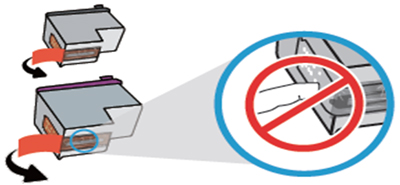

  • 13. 잉크 카트리지 보호재를 제거하세요.
    ※ 잉크 카트리지 접촉면에 손이 닿지 않도록 주의하세요.

    잉크 카트리지의 노즐부분에 보이는 보호재를 제거하는 예시 화면

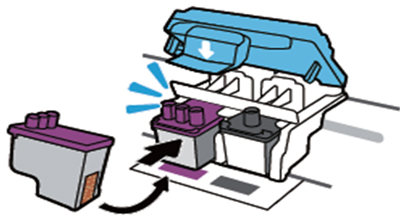

  • 14. 잉크 카트리지를 그림과 같은 방향으로 “딸깍” 소리가 날 때까지 밀어 넣으세요.
    ※ 카트리지에 표시된 컬러 표기가 슬롯의 표기와 일치하는지 확인하세요.

    컬러 잉크 카트리지를 왼쪽에, 검정 잉크 카트리지를 오른쪽에 장착하는 예시 화면

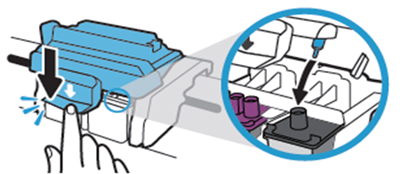

  • 15. 잉크 카트리지의 잉크 주입구에 노즐이 맞는지 확인하며 잉크 카트리지 잠금 장치를 아래로 눌러 닫으세요.
    ※ 설치 후 새 잉크 카트리지를 설치하거나 프린터를 움직이지 않는 한 잉크 카트리지 잠금 장치를 열지 마세요.

    잉크 카트리지 장금장치를 아래로 눌러 닫는 예시 화면


  • 16. 잉크 카트리지 교체 덮개와 앞쪽 덮개를 닫으세요.

    앞면의 잉크 카트리지 덮개를 닫고 맨 앞면 덮개까지 닫는 화면


  • 17. 용지함을 위로 당겨 올리고 용지 너비 조절 가이드를 넓히세요.

    뒷면에 있는 용지함을 위로 잡아당겨 올리고 용지 너비 조절 가이드를 넓히는 예시 화면


  • 18. 인쇄될 면이 위로 가도록 용지를 넣으세요.
    ※ 용지 너비 조절 가이드의 용지 한계선 이상 용지를 넣지 마세요. 용지 걸림의 원인이 됩니다.

    인쇄될 면이 위로 가도록 용지를 넣는 화면

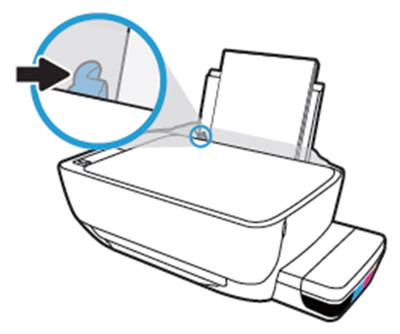

  • 19. 용지 너비 조절 가이드를 용지에 밀착시키세요.
  • 용지 너비 조절 가이드를 용지에 맞도록 밀어주는 예시 화면


  • 20. [다시시작] 버튼을 3초간 누르면 깜빡이던 “P”가 “A”로 바뀌며 정렬 페이지가 인쇄됩니다.

    제품 상단의 조작부에서 다시시작 버튼을 3초간 눌러 A로 바뀌는 예시 화면


  • 21. 스캐너 유리에 정렬 페이지를 인쇄된 부분이 아래로 향하도록 올려놓고 스캔 덮개를 닫으세요.

    정렬페이지가 인쇄되어 나오면 인쇄된 부분이 아래로 향하도록 올려놓고 스캐너 덮개를 닫는 화면

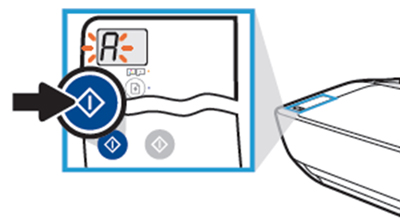

  • 22. 컬러 시작 버튼을 누르면 잉크 카트리지 정렬이 시작됩니다.

    A로 표시되면서 잉크 카트리지 정렬되는 화면

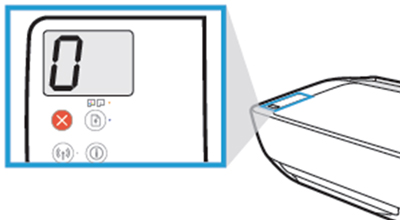

  • 23. 제어판 디스플레이에 “0”으로 표시되며 잉크 카트리지 정렬이 완료됩니다.
    ※ 최초 설치 후 프린터 상태 최적화를 위하여 약 40여분 동안 “삐~” 소리가 납니다.

    제품 상단 조작부의 표시창에 0으로 표시된 화면


  • 24. CD-ROM을 열고, 설치 CD를 넣으세요.
    ※ 드라이버 설치 전 USB 케이블을 연결하지 마시고, 화면의 안내에 따라 연결하세요.

  • 25. CD-ROM이 없는경우, 삼성전자서비스 홈페이지(www.samsungsvc.co.kr)에서 드라이버를 다운로드 받을 수 있습니다.

  • 26. 삼성전자서비스 홈페이지에 접속한 다음, 왼쪽 상단 [스스로 해결] - [다운로드 자료실] 클릭해 주세요.

  • 27. 모델명을 입력하고 검색을 눌러주세요.

    SL-J1560으로 모델명을 입력후 오른쪽에 있는 검색버튼 누르는 화면


  • 28. 모델이 조회되면, 모델을 선택하세요.

    SL-J1560W 모델명을 선택하는 화면


  • 29. 드라이버를 클릭한 다음, 제품 OS에 맞는 드라이버를 다운 받으세요.

    드라이버 탭을 선택 후 윈도우에 맞는 오른쪽 드라이버 파일 클릭하는 화면

    설치파일 실행버튼 선택하는 화면


  • 30. 드라이버 설치 창이 나오면, 설명에 따라 설치를 진행하세요.

    소프트웨어 선택창에서 오른쪽 하단의 다음버튼 선택 화면


  • 31. 설치 동의 및 설정 창에서 동의 V체크한 후 다음을 클릭하세요.

    설치 동의 및 설정 창에서 왼쪽 하단의 설치계약서와 설정을 확인했고 동의합니다에 체크 후 오른쪽 하단의 다음버튼 선택 화면

    선택한 소프트웨어 설치 중인 화면


  • 32. 연결 옵션 창에서 ‘USB-USB 케이블을 사용하여 장치를 컴퓨터에 연결합니다’ 체크 후 다음을 클릭하세요.
    이 때 제품과 PC 사이를 USB 케이블로 연결하세요.

    무선-장치에 무선으로 연결, USB-USB케이블을 사용하여 장치를 컴퓨터에 연결, 나중에 연결-지금 장치를 연결하지 않습니다. 나중에 연결하겠습니다 중 원하는 설정으로 선택 후 오른쪽 하단의 다음버튼 화면


  • 33. Samsung SL-J1560W Series 민원서류 창이 나타나면 확인을 클릭하세요.

    설치 완료 후 민원24, 인터넷등기소 등의 사이트에서 민원발급을 전자문서를 인쇄하기 위한 드라이버 설치가 완료되었습니다. 인쇄 시 민원서류 드라이버를 선택 후 인쇄하시기 바랍니다 창에서 오른쪽 하단에 확인버튼 선택하는 화면


  • 34. 프린터 길잡이 창이 열리면 정상적으로 드라이버 설치가 완료 되었습니다.

    프린터 길잡이가 실행된 예시 화면


  • 35. 프린터 길잡이는 스캔, 인쇄, 소프트웨어 등 주요 작업과 각종 기능설정 도움말을 손쉽게 이용할 수 있습니다.
