SL-C42x 시리즈 이미징 유니트 교체 방법을 알려주세요.

  • 날짜 2018-10-12
  • 조회수 2,271

※ 대상 모델 : SL-C420W, SL-C422, SL-C422W, SL-C423, SL-C423W


이미징유니트 교체 방법

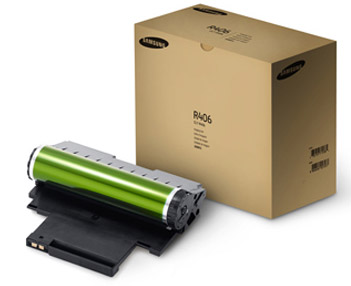

이 제품에 사용 가능한 소모품 이미징 유니트 모델명은 CLT-R406 입니다.

clt-r406 이미징 유니트 이미지

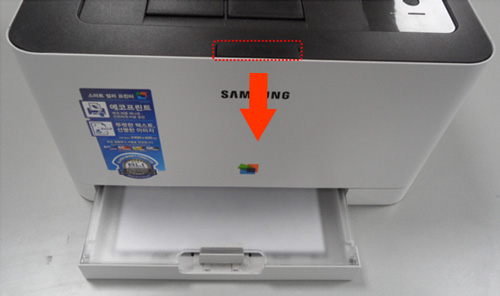

  • 1. 앞 덮개를 열어주세요.

    제품 앞면 가운데 손잡이를 잡고 앞으로 잡아당겨 여는 화면

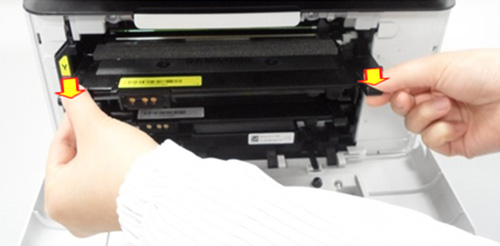

  • 2. Y, M, C, K 토너 카트리지를 하나씩 양쪽 손잡이를 잡고 천천히 빼주세요.

    Y(노랑색) 토너 카트리지부터 꺼내는 화면

    * 주의
    토너 가루가 피부나 의류에 묻지 않도록 조심하세요.
    피부에 묻었을 때에는 비누로 바로 닦아 주시고, 의류에 묻었을 때에는 마른 헝겊으로 털어낸 후 찬물에 세탁하세요.
    뜨거운 물로 세탁하면 의류에 토너 얼룩이 남을 수 있습니다.

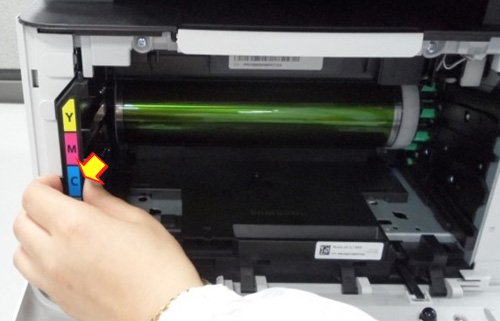

  • 3. 폐토너통을 제거해주세요.

    ※ 폐토너통은 기울어지지 않게 그대로 빼내어 폐토너가 쏟아지지 않게 주의하세요.

    왼쪽 옆면의 폐토너통을 앞으로 잡아당겨 꺼내는 화면

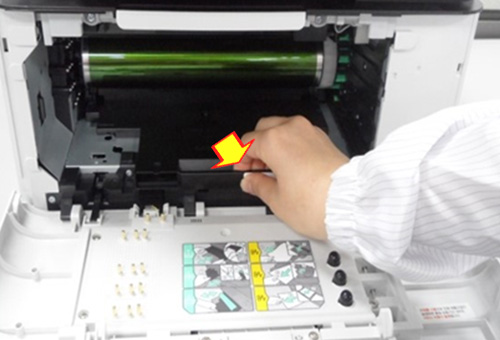

  • 4. 손잡이 부분을 잡고 이미징 유니트를 제거해주세요.

    이미징 유니트 가운데 앞쪽에 있는 손잡이를 잡고 앞으로 당겨 꺼내는 화면

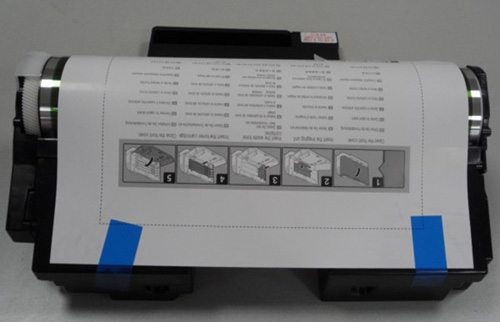

  • 5. 새 이미징 유니트의 파란색 테이프 및 OPC드럼(이미징 유니트) 보호 용지를 제거해주세요.

    OPC드럼 보호 용지와 파란색 테이프 위치 및 제거 화면

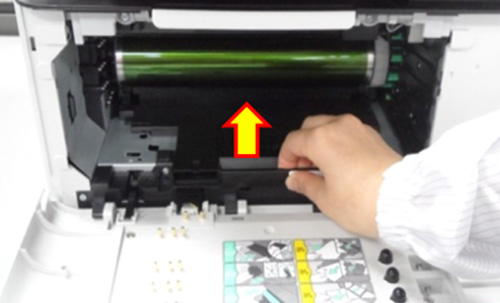

  • 6. 새 이미징 유니트를 제품에 장착해주세요.

    새로운 이미징 유니트를 제품에 밀어넣어 장착하는 화면

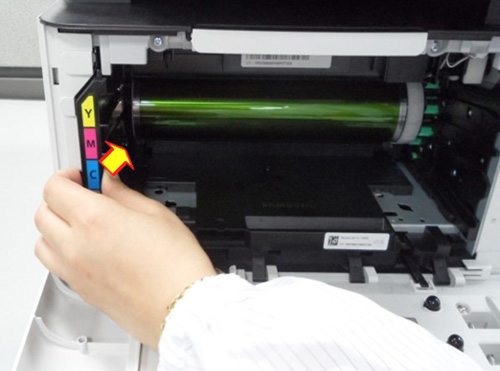

  • 7. 제거했던 폐토너통을 다시 장착해주세요.

    왼쪽의 폐토너통을 장착하는 화면

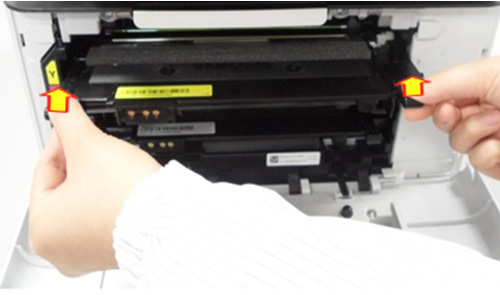

  • 8. 각 색상별 토너 카트리지를 모두 위치에 맞게 다시 장착해주세요. (폐토너통에 부착된 색상 라벨 참고)

    토너 카트리지를 다시 장착하는 화면

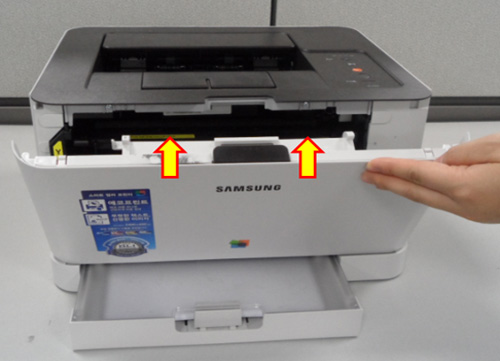

  • 9. 앞 덮개를 닫아주세요.

    앞면 덮개를 닫는 화면
