SL-C46x 시리즈 이미징 유니트 교체하는 방법

  • 날짜 2024-07-30
  • 조회수 10,697


SL-C460, SL-C462, SL-C463, SL-C467 시리즈 이미징 유니트 교체하는 방법을 안내드립니다 

※ 대상 모델

SL-C460W, SL-C460FW

SL-C462W, SL-C462FW, SL-C462WPKG

SL-C463W, SL-C463FW, SL-C463FW/GOV

SL-C467W, SL-C467FW   


SL-C46x 시리즈 이미징 유니트 교체하는 방법 

이 제품에 교체 사용 가능한 소모품 모델명은 아래와 같습니다.

- 이미징 유니트 : CLT-R406


※ 이미징 유니트는 OPC드럼(현상기)을 말하는 것이며, 해당 이미징 유니트는 소모품으로 이미징 유니트 수명이 다 된 경우 교체를 하셔야 합니다.
이미징 유니트는 용지에 인쇄 이미지를 토너가루로 전달하는 역할을 합니다.

삼성전자서비스 소모품샵 바로가기


소모품 구매를 위해 "삼성전자서비스 소모품샵 바로가기" 클릭으로 모델명(예시 : SL-C565)을 검색해 주세요.

만일 구매를 위한 소모품이 없다면 저희 전문 상담사와 전화 상담을 받아주시기 바랍니다.

삼성전자서비스 전화상담 예약 바로가기

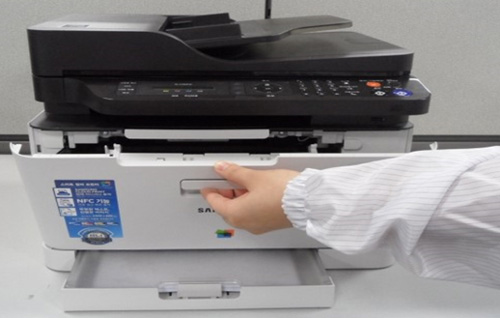

1. SL-C46x 시리즈 이미징 유니트 교체를 위해 앞 덮개를 열어주세요.

SL-C46x 시리즈 이미징 유니트 교체를 위해 앞면 가운데 손잡이를 잡고 앞으로 잡아당겨 여는 화면

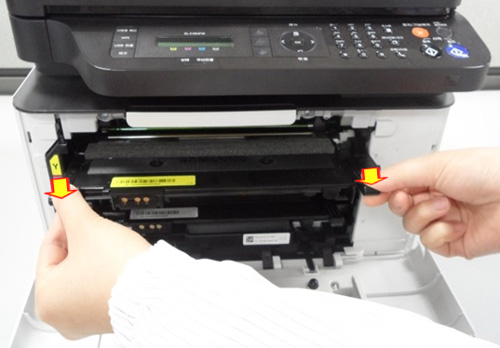

2. Y, M, C, K 토너 카트리지를 하나씩 양쪽 손잡이를 잡고 천천히 빼주세요.

Y(노랑색) 토너 카트리지부터 꺼내는 화면

  •  주의
    토너 가루가 피부나 의류에 묻지 않도록 조심하세요.
    피부에 묻었을 때에는 비누로 바로 닦아 주시고, 의류에 묻었을 때에는 마른 헝겊으로 털어낸 후 찬물에 세탁하세요.
    뜨거운 물로 세탁하면 의류에 토너 얼룩이 남을 수 있습니다.

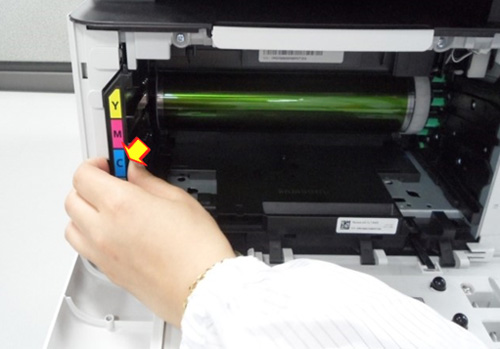

  • 3. 폐토너통을 제거해주세요.

    ※ 폐토너통은 기울어지지 않게 그대로 빼내어 폐토너가 쏟아지지 않게 주의하세요.

    왼쪽 옆면의 폐토너통을 앞으로 잡아당겨 꺼내는 화면

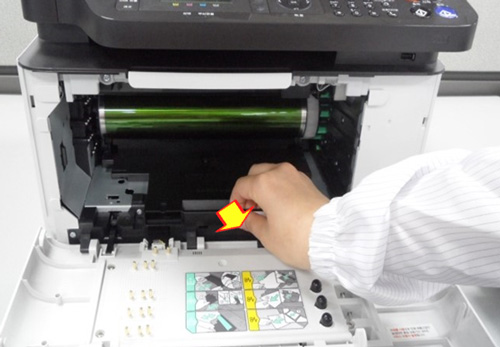

  • 4. 손잡이 부분을 잡고 이미징 유니트를 제거해주세요.

    이미징 유니트 가운데 앞쪽에 있는 손잡이를 잡고 앞으로 당겨 꺼내는 화면

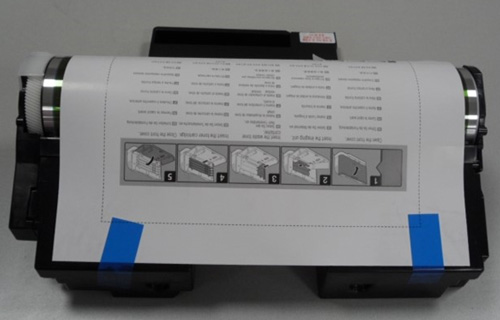

  • 5. 새 이미징 유니트의 파란색 테이프 및 OPC드럼(이미징 유니트) 보호 용지를 제거해주세요.

    OPC드럼 보호 용지와 파란색 테이프 위치 및 제거 화면

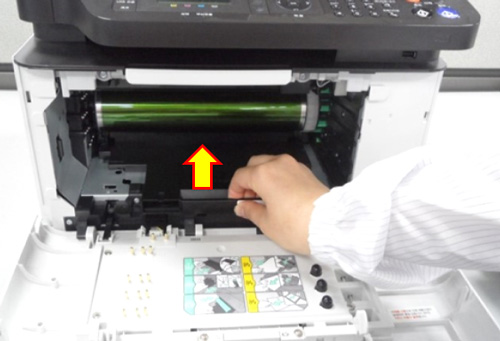

  • 6. 새 이미징 유니트를 제품에 장착해주세요.

    새로운 이미징 유니트를 제품에 밀어넣어 장착하는 화면

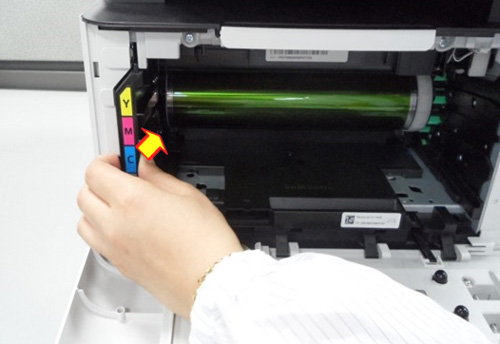

  • 7. 제거했던 폐토너통을 다시 장착해주세요.

    왼쪽의 폐토너통을 장착하는 화면

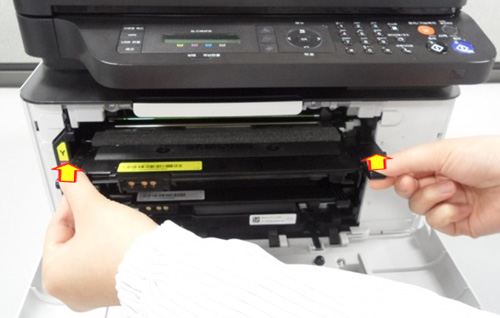

  • 8. 각 색상별 토너 카트리지를 모두 위치에 맞게 다시 장착해주세요. (폐토너통에 부착된 색상 라벨 참고)

    토너 카트리지를 다시 장착하는 화면

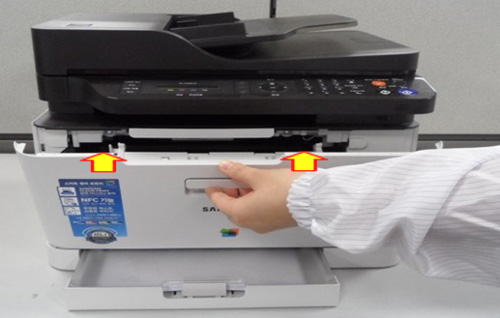

  • 9. SL-C46x 시리즈 이미징 유니트 교체를 위해 앞 덮개를 닫아주세요.

    SL-C46x 시리즈 이미징 유니트 교체를 위해  앞면 덮개를 닫는 화면
