수직 설치(직렬설치) 및 병렬설치 시 사이즈 및 설치 키트 관련 안내
- 날짜 2019-07-16
- 조회수 41,240
수직설치(직렬설치) 관련 안내
대용량 건조기 스태킹 키트
스태킹 키트는 별매이며, 당사 드럼세탁기 용량 16 kg 이상 모델은 수직설치, 타사 및 당사 16 kg 미만 모델은 앵글 형으로 설치가 가능합니다.
※ 앵글은 단독 판매는 하지 않습니다.

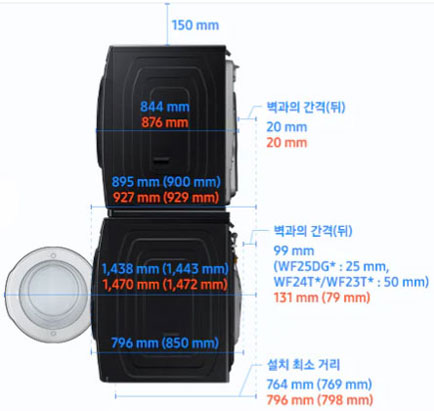

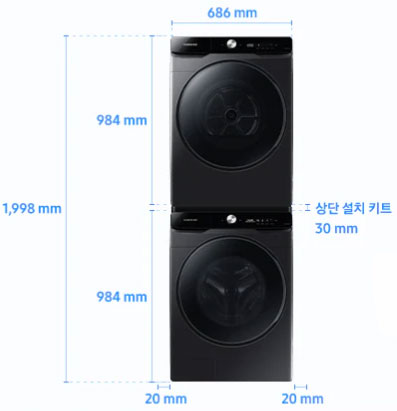

(직렬설치 예시 : AI 건조기 21/19/17/16/14kg)
* 파란색 : 건조기 DV21DG*/DV17T*/DV16T*/DV14T*, 세탁기 WF21DG*/WF21T*/WF19T* (괄호사이즈는 WF25DG*/WF24T*/WF23T*) 모델 기준 치수 입니다.
* 빨간색 : 건조기 DV19T*, 세탁기 WF21T*/WF19T* (괄호사이즈는 WF24T*/WF23T*) 모델 기준 치수 입니다.

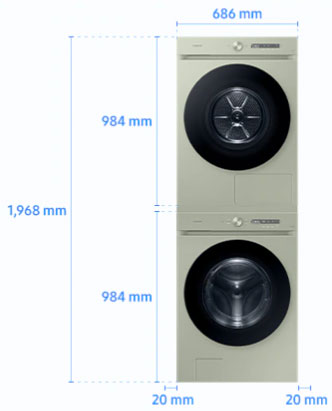

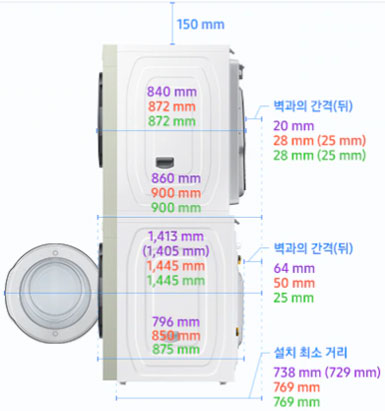

(직렬설치 예시 : 비스포크 AI 건조기)
* 보라색 : 건조기 DV17CB*, 세탁기 WF21CB* (괄호사이즈는 건조기 DV17B*/DV17A*, 세탁기 WF21B*/WF21A*) 모델 기준 치수입니다.
* 빨간색 : 건조기 DV20CB*/DV21CB*/DV22DB*, 세탁기 WF24CB*/WF24B*/WF24A* (괄호사이즈는 건조기 DV20B*/DV20A*, 세탁기 WF24CB*/WF24B*/WF24A*) 모델 기준 치수입니다.
* 초록색 : 건조기 DV20CB*/DV21CB*/DV22DB*, 세탁기 WF25CB*/WF25B* (괄호사이즈는 건조기 DV20B*/DV20A*, 세탁기 WF25CB*/WF25B*) 모델 기준 치수입니다.

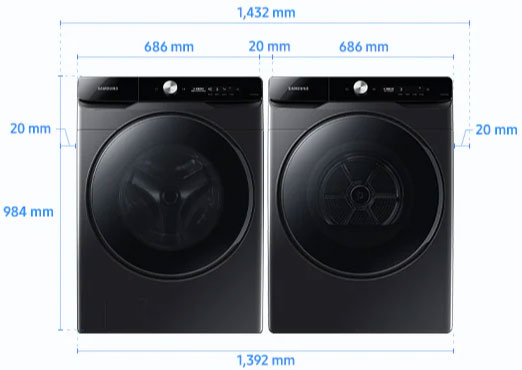

(병렬설치 예시 : AI 건조기 21/19/17/16/14kg)
* 건조기와 세탁기를 옆으로 나란히 설치할 경우 제품 간의 간격을 20mm 이상 유지해주세요.
* 건조기 DV21DG*/DV17T*/DV16T*/DV14T*, 세탁기 WF24T*/WF23T*/WF21T*/WF19T* 기준 치수 입니다.

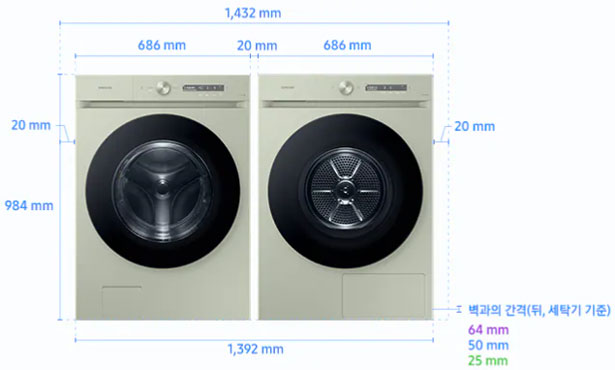

(병렬설치 예시 : 비스포크 AI 건조기)
* 보라색 : 건조기 DV17CB*, 세탁기 WF21CB* 모델 기준 치수 입니다.
* 파란색 : 건조기 DV**DB/CB/B/A*, 세탁기 WF24CB/B/A* 모델 기준 치수 입니다.
* 초록색 : 건조기 DV**DB/CB/B/A*, 세탁기 WF25CB/B* 모델 기준 치수 입니다.
세탁기와 건조기 직렬 설치 시 용량 별 키트 호환성 유무가 궁금합니다.
※ 도표에서 같은 칸에 해당되는 세탁기와 건조기 모델끼리 스태킹 키트를 이용한 수직 설치가 지원됩니다.
다른 칸에 해당되는 세탁기와 건조기 모델은 스태킹 키트를 이용한 수직 설치가 지원되지 않습니다.
※ 제품 모델 출시년도 구분 방법 (WF25B9600KW는 22년 출시 모델)
F- 2013년, H- 2014년, J- 2015년, K- 206년, M- 2017년, N- 2018년, R- 2019년, T- 2020년, A- 2021년, B- 2022년, C- 2023년, D- 2024년
