SL-C51x시리즈 이미징 유니트 교체방법을 알려주세요

※ 대상 모델 : SL-C510, SL-C510W, SL-C513, SL-C513W, SL-C515, SL-C515W

이 제품에 교체 사용 가능한 이미징유니트는 CLT-R406 입니다.

삼성전자서비스 소모품샵 바로가기

소모품 구매를 위해 "삼성전자서비스 소모품샵 바로가기" 클릭으로 모델명(예시 : SL-C565)을 검색해 주세요.

만일 구매를 위한 소모품이 없다면 저희 전문 상담사와 전화 상담을 받아주시기 바랍니다.

삼성전자서비스 전화상담 예약 바로가기

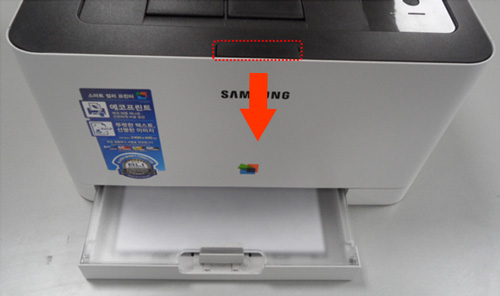

1. SL-C51x시리즈 이미징 유니트 교체 진행을 위해 앞 덮개를 열어주세요.

•

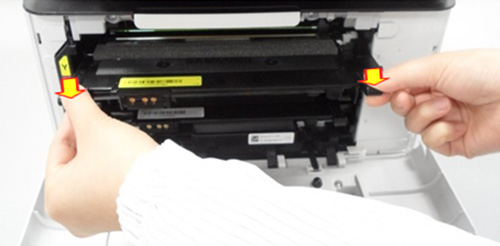

• 2. Y, M, C, K 토너 카트리지를 하나씩 양쪽 손잡이를 잡고 천천히 빼주세요.






  * 주의
  토너 가루가 피부나 의류에 묻지 않도록 조심하세요.
  피부에 묻었을 때에는 비누로 바로 닦아 주시고, 의류에 묻었을 때에는 마른 헝겊으로 털어낸 후 찬물에 세탁하세요.
  뜨거운 물로 세탁하면 의류에 토너 얼룩이 남을 수 있습니다.

•

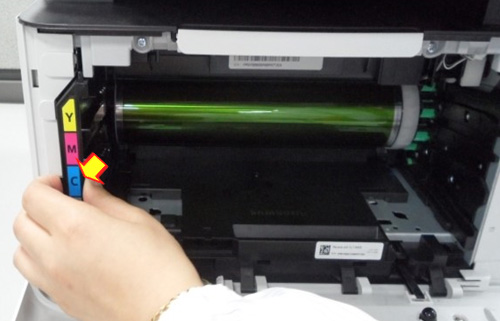

• 3. SL-C51x시리즈 이미징 유니트 교체 진행을 위해 폐토너통을 제거해주세요.

  ※ 폐토너통은 기울어지지 않게 그대로 빼내어 폐토너가 쏟아지지 않게 주의하세요.



•

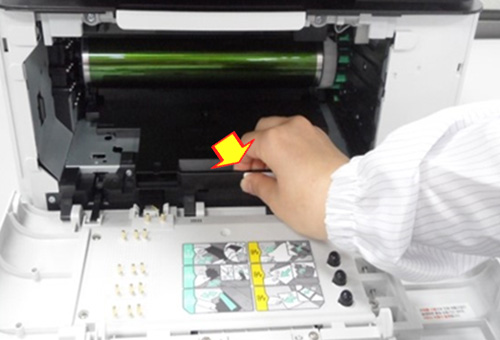

• 4. 손잡이 부분을 잡고 이미징 유니트를 제거해주세요.



•

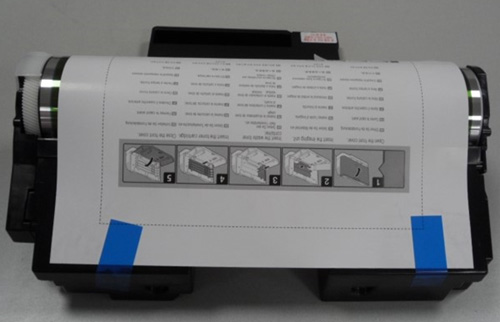

• 5. 새 이미징 유니트의 파란색 테이프 및 OPC드럼(이미징 유니트) 보호 용지를 제거해주세요.



•

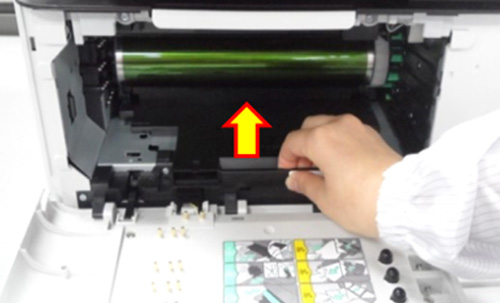

• 6. 새 이미징 유니트를 제품에 장착해주세요.



•

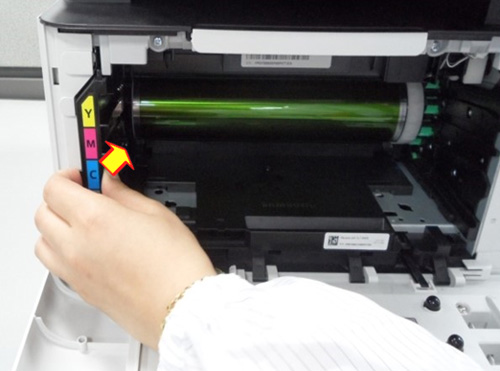

• 7. 제거했던 폐토너통을 다시 장착해주세요.



•

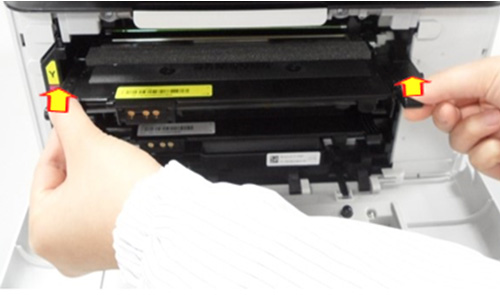

• 8. 각 색상별 토너 카트리지를 모두 위치에 맞게 다시 장착해주세요. (폐토너통에 부착된 색상 라벨 참고)



•

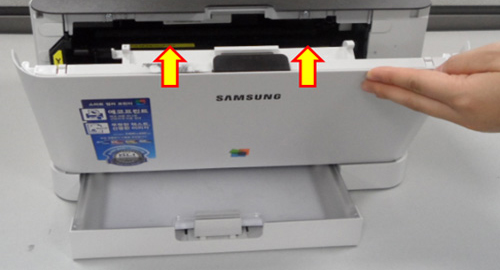

• 9. 앞 덮개를 닫아주세요.
