SL-M208xFW시리즈 팩스설치 및 사용법을 알려주세요

  • 날짜 2024-07-22
  • 조회수 13,033

흑백 레이저 프린터인 SL-M2083FW, SL-M2085FW 모델의 팩스 설치하는 방법과 팩스 송신하는 방법을 안내드립니다 

SL-M208xFW 시리즈 팩스 설치 및 송신/수신 사용 방법 관련 내용입니다.

팩스 기능을 사용하는 경우에는 팩스 버튼을 눌러 주세요.

모델 앞면 조작부에서 액정화면 오른쪽 첫번째 버튼인 팩스를 선택한 화면


※ 대상 모델

SL-M2083FW, SL-M2085FW  

 SL-M208xFW 시리즈 팩스 설치, 사용하는 방법 

 SL-M208xFW 시리즈에서 팩스만 사용하는 경우를 안내드립니다

  • 1. SL-M208xFW 시리즈  팩스설치 및 사용 안내를 위해  제품 뒷면에 팩스선과 전원 코드를 연결하고, 제품의 전원을 켜주세요.

※ 팩스선 연결 방법

1-1) 제품과 함께 제공된 팩스선을 제품 뒷면 "전화선 연결 소켓(LINE)"에 연결해 주세요.

1-2) 연결되지 않은 나머지 부분은 전화선 연결 어댑터를 끼우고, 전화 소켓에 연결해 주세요.

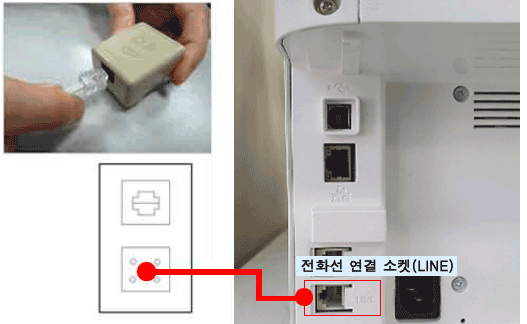

    SL-M208xFW 시리즈  팩스설치 및 사용 안내를 위해  복합기 뒷면에 있는 전화선 연결 소켓에 전화선을 연결하는 예시 화면


  • 2. 조작부의 팩스 버튼을 눌러, 팩스 모드로 전환해 주세요.

    모델 앞면 조작부에서 액정화면 오른쪽 첫번째 버튼인 팩스를 선택한 화면


  • 3. 온훅 다이얼 버튼을 누르고, 수신호가 정상적으로 울리는지 확인하고, 팩스를 진행해 주세요.

    조작부의 # 버튼 오른쪽에 온훅다이얼 버튼 선택 화면


 SL-M208xFW 시리즈에서 팩스와 전화기를 함께 사용하는 경우를 안내드립니다 

  • 1. SL-M208xFW 시리즈 팩스설치 및 사용 안내를 위해   제품 뒷면에 팩스선과 전원 코드를 연결하고, 제품의 전원을 켜주세요.

※ 팩스선 연결 방법

1-1) 먼저, 일반 전화기에 꽂혀있는 전화선을 제거합니다. 그리고 나서 제품과 함께 제공된 팩스선을 “내선 전화기 연결 소켓(EXT)”에 연결하고, 연결되지 않은 나머지 부분은 전화기에 연결해 주세요.

1-2) 전화기에서 제거한 전화선은 “전화선 연결 소켓(LINE)”에 연결해 주세요.

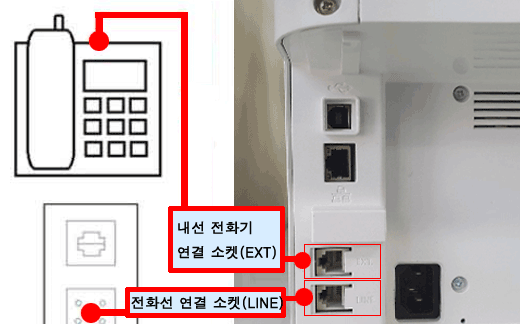

    SL-M208xFW 시리즈  팩스설치 및 사용 안내를 위해  제품 뒷면에 내선 전화기 연결소켓 ext 단자 위치에 전화기 연결하는 예시 화면과 바로 밑에 전화선 연결 소켓line 단자 위치에 전화선을 연결하는 예시 화면


  • 2. 조작부의 팩스 버튼을 눌러, 팩스 모드로 전환해 주세요.

    모델 앞면 조작부에서 액정화면 오른쪽 첫번째 버튼인 팩스를 선택한 화면


  • 3. 메뉴 > 팩스 설정 > 수신 > 수신모드 > 팩스를 선택하고, OK버튼을 누르세요.

    ※ 전화를 사용할 경우에 수신모드를 “전화”로 설정하여 주십시오. 그렇지 않을 경우 일반 전화의 수신 기능을 사용할 수 없습니다.

    조작판 액정화면에 수신모드를 팩스로 선택하는 예시 화면


  • 4. 수신 설정이 완료되면, 팩스를 진행해 주세요.

※ 팩스 설정이 완료되었다면, 아래 사용설명서 링크를 클릭하여 101페이지부터 안내된 팩스 사용법을 참고하시기 바랍니다.

SL-M208x 시리즈 사용설명서 바로가기


 SL-M208xFW 시리즈에서 팩스 송신하는 방법을 안내드립니다 

  • 1. SL-M208xFW 시리즈 팩스 사용 안내를 위해  조작부의 팩스 버튼을 눌러, 팩스 모드로 전환 시켜주세요.

  • 2. 자동 원고 급지 장치 또는 스캔 유리에 문서를 올려 주세요.
    • 자동 원고 급지 장치 : 보낼 문서의 내용이 위를 향하도록 넣어 주세요.
    • 스캔 유리 : 보낼 문서의 내용이 스캔 유리를 향하도록 넣어 주세요.

SL-M208xFW 시리즈 팩스 사용 안내를 위해  자동 원고 급지 장치에 원고용지 올려 놓은 화면

 ① 자동 원고 급지 장치

스캔 유리면 위에 원고용지 올려 놓은 화면

 ② 스캔 유리

  • 3. 숫자키로 상대방 팩스 번호를 입력하고, 시작 버튼을 눌러주세요.
팩스 번호 입력 화면

① 팩스 번호 입력

시작 버튼 누르는 화면

② 시작 버튼 누름

  • 4. 팩스 전송이 시작됩니다. 팩스 송신이 완료될 때까지 약 20초~25초 정도가 소요됩니다.

SL-M208x 시리즈에서 팩스 수신하는 방법을 안내드립니다  

SL-M208x 시리즈는 팩스 모드가 기본 설정되어 있습니다. 팩스가 정상적으로 설치되어 있는 경우, 팩스가 들어오면 설정된 응답횟수만큼 벨소리가 울린 후에 자동으로 팩스를 받습니다.

※ 복합기와 전화를 함께 사용하는 경우에는 수신모드가 팩스로 설정된 경우에만 정상적으로 수신이 이루어집니다.
