SL-T167x 시리즈 설치 방법을 알려주세요.

  • 날짜 2020-06-05
  • 조회수 28,396

SL-T167x 시리즈 설치 방법을 안내드립니다. 

※ 대상 모델

- SL-T1670, SL-T1670W, SL-T1670FW

- SL-T1673W, SL-T1673FW, SL-T1675W, SL-T1675FW


제품 박스에서 구성품 확인하기

- 4색(파랑, 빨강, 노랑, 검정) 잉크통, 검정/컬러 잉크 카트리지, USB 케이블, 전원 코드, 팩스 케이블(SL-T167xFW 모델만 제공)
- 간단 설치 설명서, 프린터 이동 설치 가이드, 화상관련 간단 가이드, 제품 보증서

※ 참고 : 처음 포장을 푼 후 포장재를 버리지 말고 보관해 두세요. 다시 포장할 때 사용할 수 있습니다.

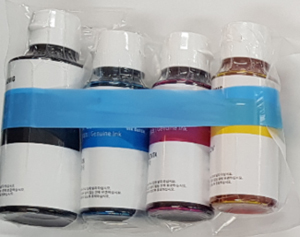

4색 잉크통 이미지

4색 잉크통

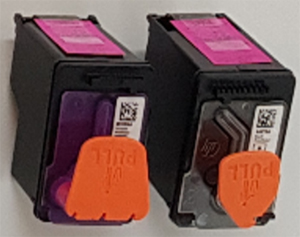

검정/컬러 잉크 카트리지 이미지

검정/컬러 잉크 카트리지

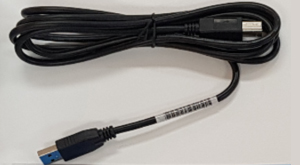

USB 케이블 이미지

USB 케이블

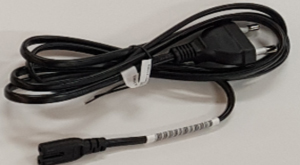

전원 코드 이미지

전원 코드

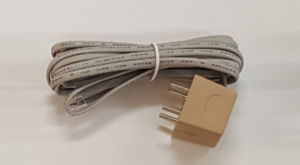

팩스 케이블(SL-T167xFW만 제공) 이미지

 팩스 케이블(SL-T167xFW만 제공)


SL-T167x 시리즈 설치 방법 안내

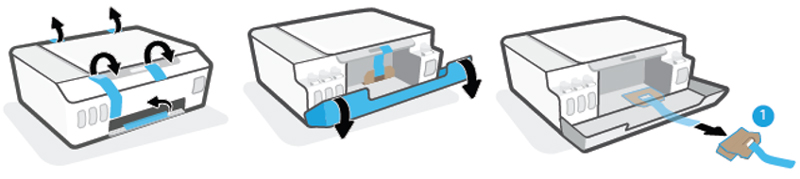

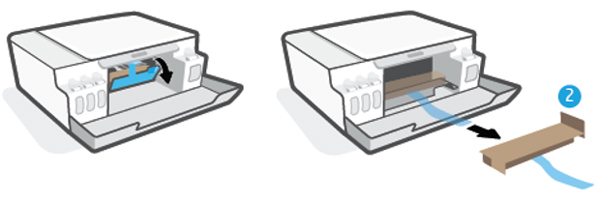

  • 1. 제품에 부착된 보호 필름 및 보호 내장재를 모두 제거합니다.

    설명에 대한 참고 이미지

    설명에 대한 참고 이미지

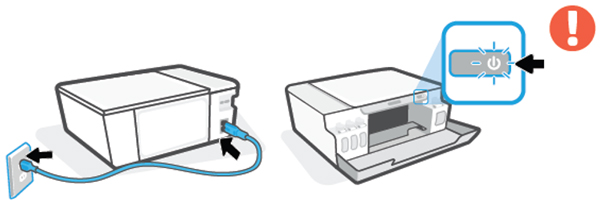

  • 2. 전원선 연결하고 전원 버튼을 눌러 켜주세요.
    ※ 주의 : 잉크 충전 전에 반드시 전원을 먼저 켜주셔야 합니다.

    설명에 대한 참고 이미지

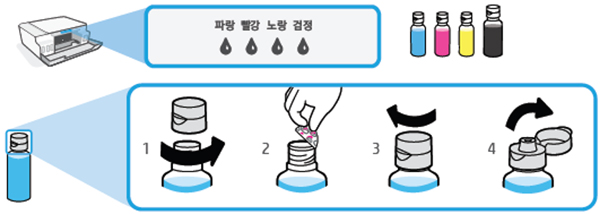

  • 3. 4가지 색상(파랑, 빨강, 노랑, 검정) 잉크통의 뚜껑을 돌려 연 후 내부 밀봉 스티커를 제거하고 뚜껑을 다시 닫아주세요.

    설명에 대한 참고 이미지

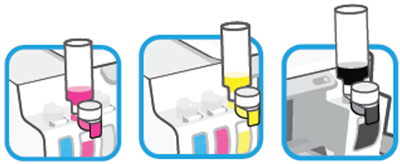

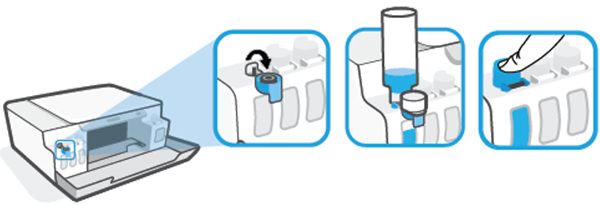

  • 4. 잉크 탱크에 잉크를 주입하여 잉크통을 채웁니다.
    ※ 주의 : 잉크 주입할 때 표시된 색상과 동일한 잉크를 주입하는지 반드시 색상을 확인하세요!

    설명에 대한 참고 이미지

    설명에 대한 참고 이미지

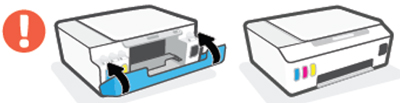

  • 5. 앞면 덮개를 닫아주세요.

    설명에 대한 참고 이미지

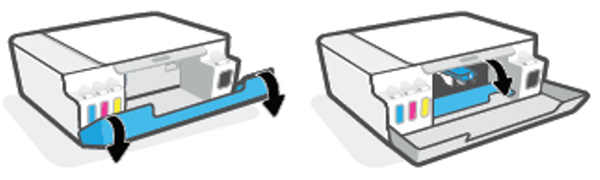

  • 6. 앞면 덮개를 엽니다. 캐리지가 중앙으로 이동 후 정지할 때까지 기다립니다.
    ※ 주의 : 탱크에 잉크가 없으면 덮개를 열어도 캐리지가 중앙으로 이동하지 않습니다.

    설명에 대한 참고 이미지

    설명에 대한 참고 이미지

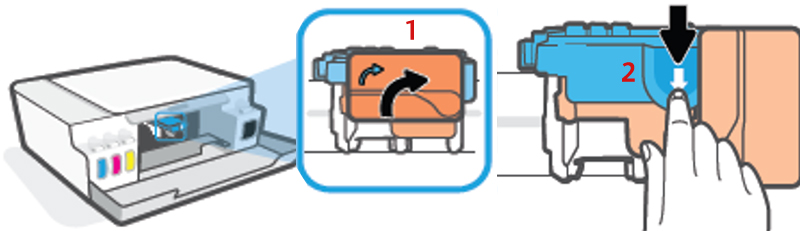

  • 7. 주황색 핸들을 시계 방향으로 돌리고, 파란색 프린트헤드 덮개를 아래로 한 번 눌러 열어 주세요.
    ※ 주의 : 반드시 주황색 핸들을 먼저 돌린 후 파란색 프린트헤드 덮개를 열어야 합니다.

    설명에 대한 참고 이미지

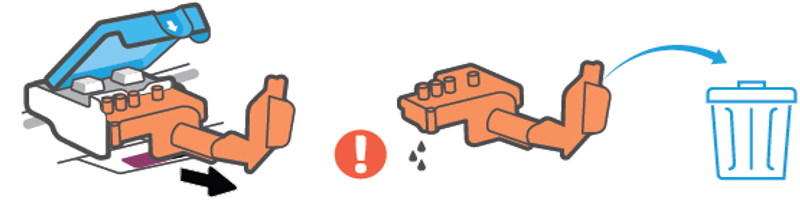

  • 8. 주황색 플라스틱을 제거하여 버립니다.
    ※ 주의 : 주황색 플라스틱에 잉크가 남아 있어 흐를 수 있으니 제거할 때 뒤집거나 기울이지 마세요.

    설명에 대한 참고 이미지

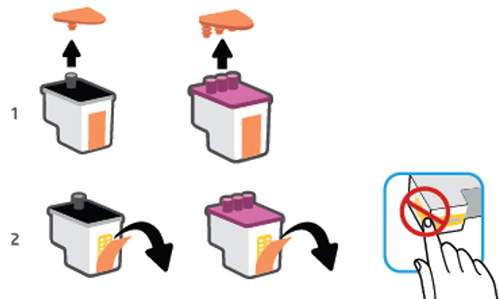

  • 9. 프린트헤드(카트리지) 보호 캡 및 필름을 제거합니다.
    ※ 주의 : 프린트헤드 접촉면에 손이 닿지 않도록 주의하세요.

    설명에 대한 참고 이미지

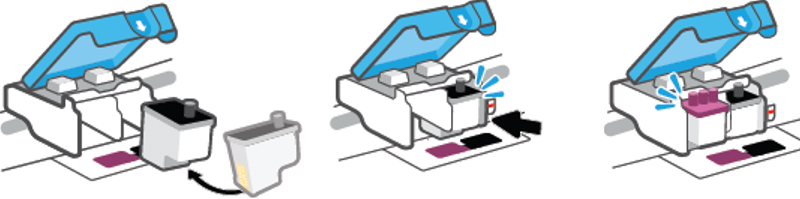

  • 10. 프린트헤드(카트리지)를 아래 화면과 같이 장착합니다.
    ※ 주의 : 프린트헤드(카트리지)에 표시된 컬러 표기가 슬롯의 표기와 일치하는지 확인하세요. (컬러 왼쪽, 검정 오른쪽)

    설명에 대한 참고 이미지

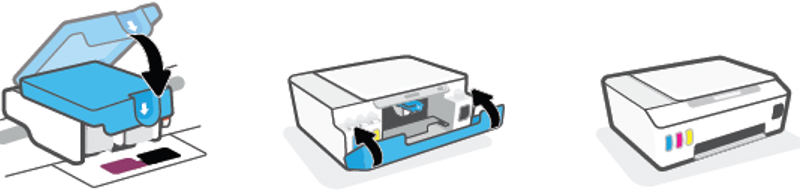

  • 11. 프린트헤드(카트리지)를 설치합니다. 파란색 프린트헤드 덮개와 앞면 덮개를 닫습니다.
    ※ 주의 : 설치 후 새 프린트헤드(카트리지)를 설치하거나 프린터를 움직이지 않는 한 파란색 프린트헤드 덮개를 열지 마세요.

    설명에 대한 참고 이미지

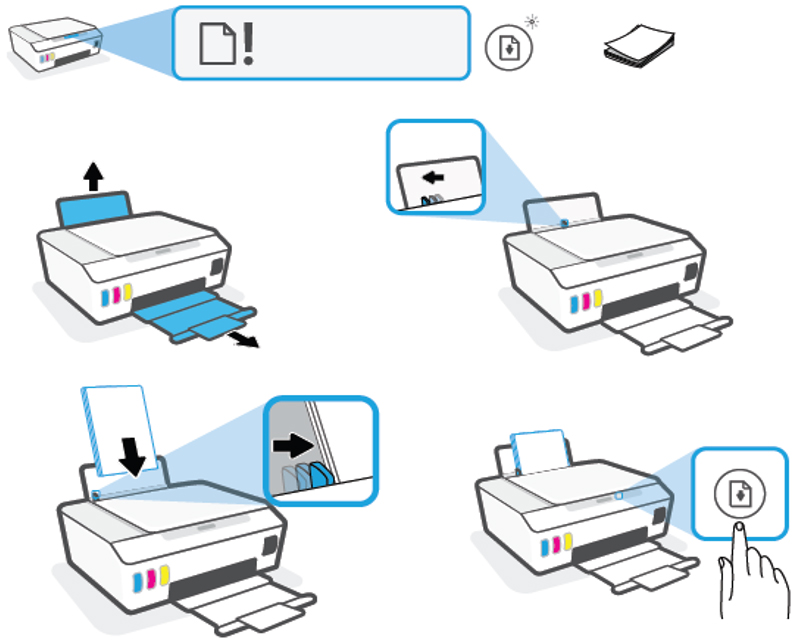

  • 12. 용지함에 A4 용지를 장착하고 '다시 시작' 버튼을 누르면 ‘정렬페이지’가 인쇄됩니다.

    설명에 대한 참고 이미지

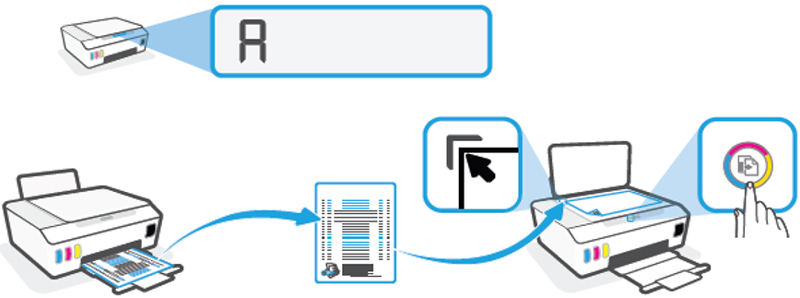

  • 13. 인쇄된 정렬 페이지를 스캐너 유리의 왼쪽 상단 모서리에 가까이 원본의 인쇄면을 아래로 향하게 올려 놓고, '컬러 복사' 버튼을 누르면 프린트헤드 정렬이 완료됩니다.

    설명에 대한 참고 이미지


  • 14. 이제 삼성전자서비스 사이트에서 프린터 소프트웨어를 다운로드 설치합니다.
    삼성전자서비스 홈페이지 (/index.do)에서 드라이버를 다운로드 받을 수 있습니다.
    홈페이지 왼쪽 상단의 [스스로 해결 - 다운로드 자료실] 선택해 주세요.

    삼성전자서비스 홈페이지의 다운로드 사이트 바로가기

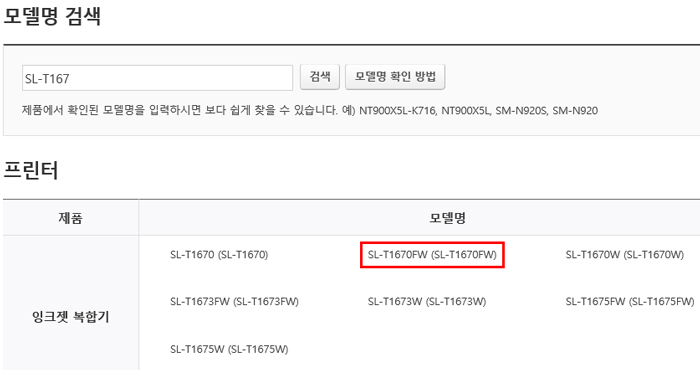

  • 15. 모델명 검색에서 모델명을 입력하고 '검색'을 눌러주세요.
    아래에 모델이 조회되면, 해당 모델명을 선택하세요. (예 : SL-T1670FW)

    SL-T167로 모델명을 입력후 오른쪽에 있는 검색버튼 누릅니다. 하단의 모델명중 SL-T1670FW 선택하는 화면


  • 16. [드라이버] 탭 클릭 후, 제품 OS에 맞는 Windows 10 드라이버(Printing & Scan Driver) 파일을 클릭하여 실행을 클릭하세요.

    드라이버 탭을 선택 후 윈도우에 맞는 오른쪽 드라이버 파일 클릭하는 화면

    설치파일 실행버튼 선택하는 화면


  • 17. 드라이버 설치 창이 나오면, 설명에 따라 설치를 진행하세요.

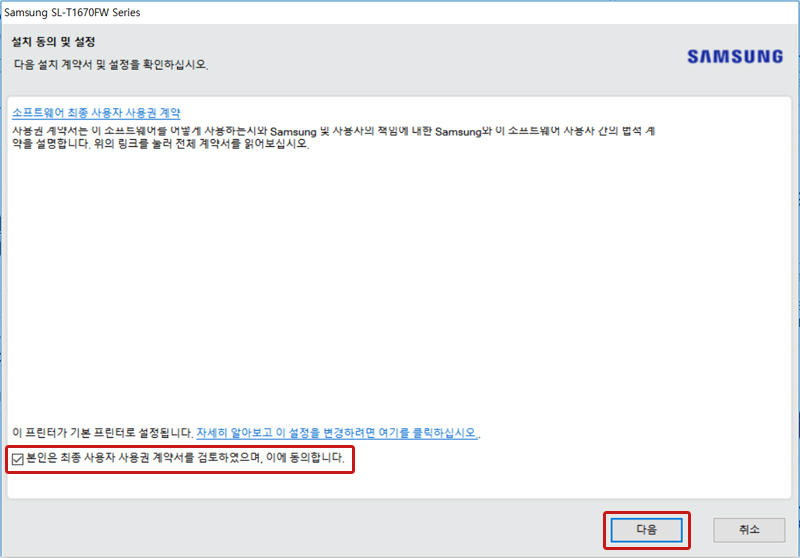

    설치 동의 및 설정 창에서 동의 V 체크한 후 다음을 클릭하세요.
    ※ 프린터 연결 방식 및 컴퓨터 설치 환경에 따라 아래의 설치 과정은 다를 수 있습니다. 만약 정상 진행이 안 될 경우 삼성전자서비스 고객센터(1588-3366) 전문상담사에게 자세하게 안내받아보시길 권유 드립니다.

    설치 동의 및 설정 창에서 왼쪽 하단의 설치계약서와 설정을 확인했고 동의합니다에 체크 후 오른쪽 하단의 다음버튼 선택 화면

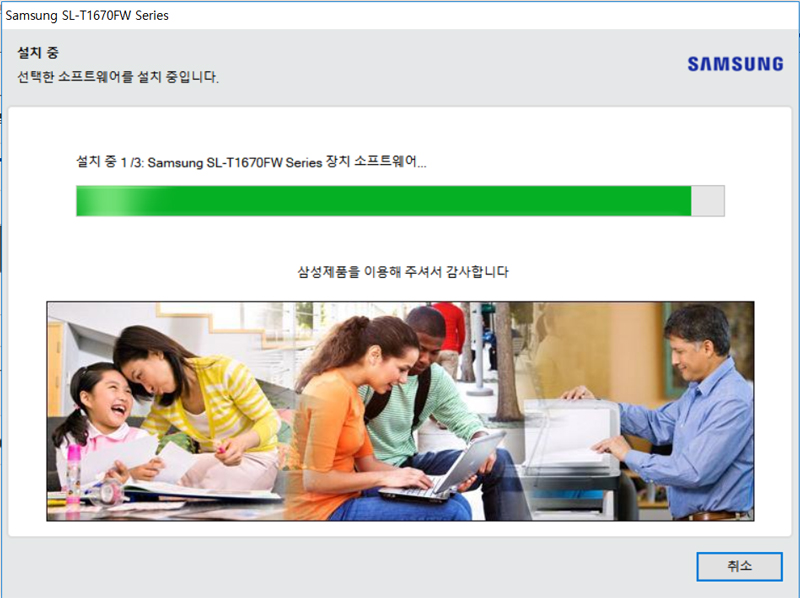

    선택한 소프트웨어 설치 중인 화면


  • 18. 연결 옵션 창에서 '자동 설정(권장)' 또는 '수동 설정’ 체크 후 다음을 클릭하세요.

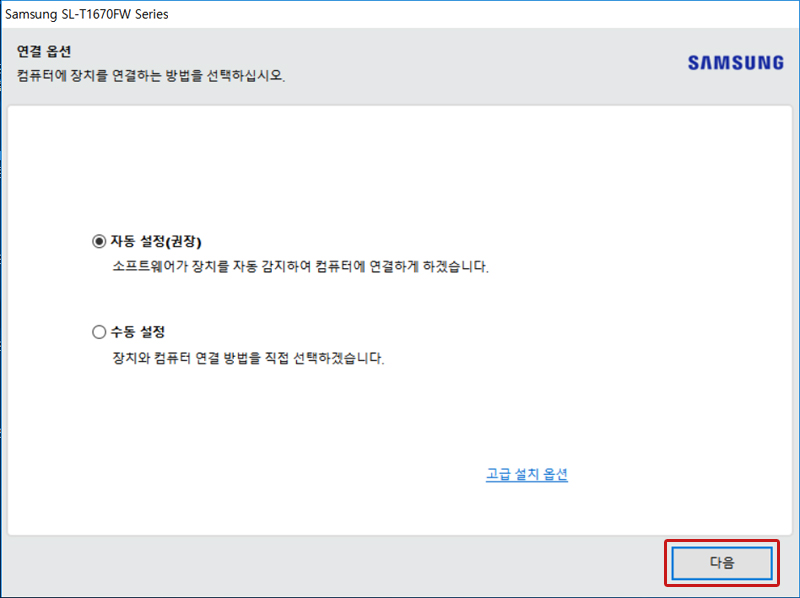

    연결 옵션으로 자동 설정과 수동 설정 중 선택 후 오른쪽 하단의 다음 버튼 선택 화면

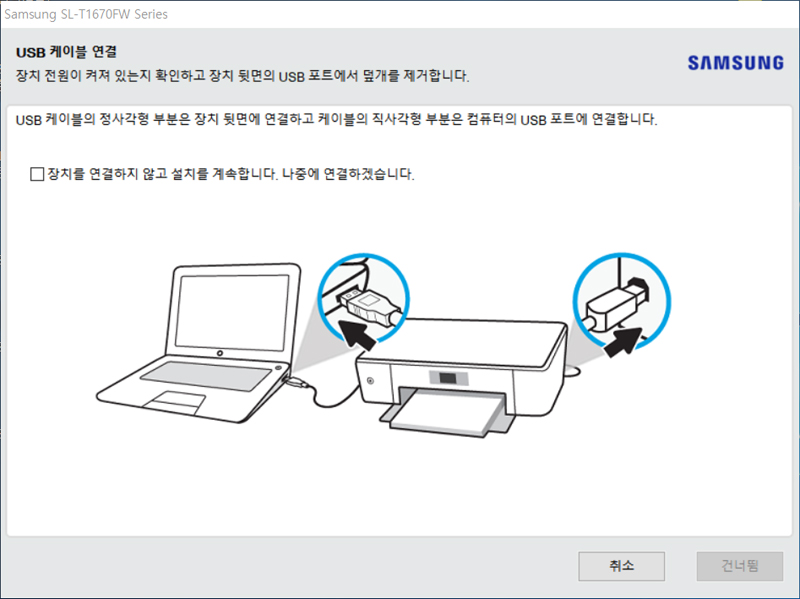

  • 19. 복합기 제품 전원을 켠 상태에서 컴퓨터와 USB 케이블로 연결하세요.
    ※ 여기에서는 USB 케이블 연결 방식으로 진행하겠습니다.

    ※ 만약 SL-T167xW/T167xFW 모델에서 '무선-장치에 무선으로 연결' 방식으로 진행하면 프린터와 컴퓨터간 Wi-Fi 통신으로 연결하게 됩니다. 이 때 무선 공유기(AP)가 필요하며, 컴퓨터의 경우 현재 연결된 Wi-Fi를 이용하게 됩니다. 프린터가 컴퓨터와 같은 무선 공유기(AP)로 연결되어 있지 않을 경우 먼저 동일한 무선 공유기로 설정 후 진행해 보시기 바랍니다.

    USB 케이블 연결하라고 안내하는 화면

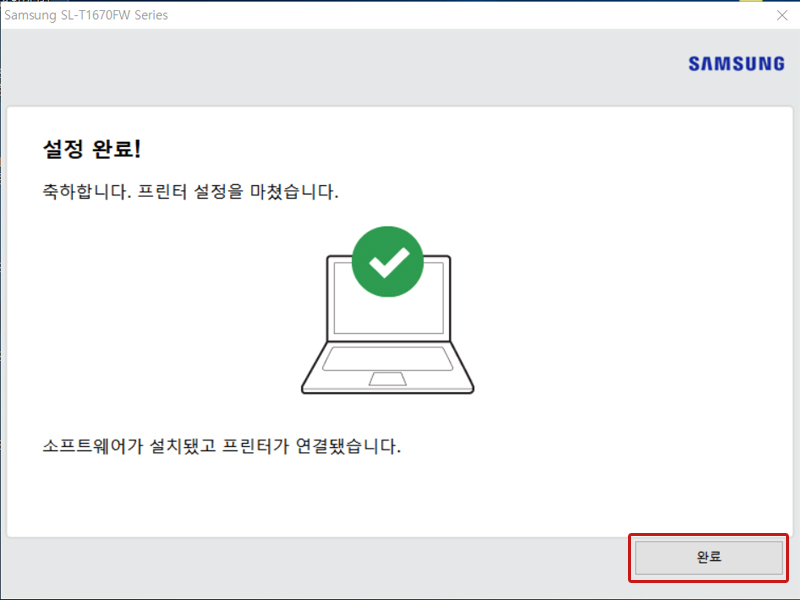

  • 20. 정상 연결되어 설정이 완료되었다면 '완료'를 클릭하세요.

    무선-장치에 무선으로 연결, USB-USB케이블을 사용하여 장치를 컴퓨터에 연결, 나중에 연결-지금 장치를 연결하지 않습니다. 나중에 연결하겠습니다 중 원하는 설정으로 선택 후 오른쪽 하단의 다음버튼 화면

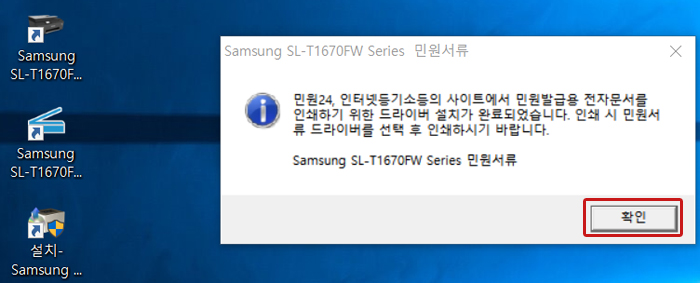

  • 21. Samsung SL-T1670W Series 민원서류 창이 나타나면 '확인'을 클릭하세요.

    설치 완료 후 민원24, 인터넷등기소 등의 사이트에서 민원발급을 전자문서를 인쇄하기 위한 드라이버 설치가 완료되었습니다. 인쇄 시 민원서류 드라이버를 선택 후 인쇄하시기 바랍니다 창에서 오른쪽 하단에 확인버튼 선택하는 화면


  • 22. 프린터 길잡이 창이 열리면 정상적으로 드라이버 설치가 완료 되었습니다.
    ※ 프린터 길잡이의 [팩스] 항목은 SL-T167xFW 모델에서만 나타납니다.
    ※ 제품을 무선으로 연결할 경우 '프린터 홈 페이지(EWS)'가 나타납니다.
    - 프린터 홈 페이지(EWS)의 경우 웹 브라우저에서 프린터 구성, 모니터링 및 유지보수 작업을 할 수 있습니다.

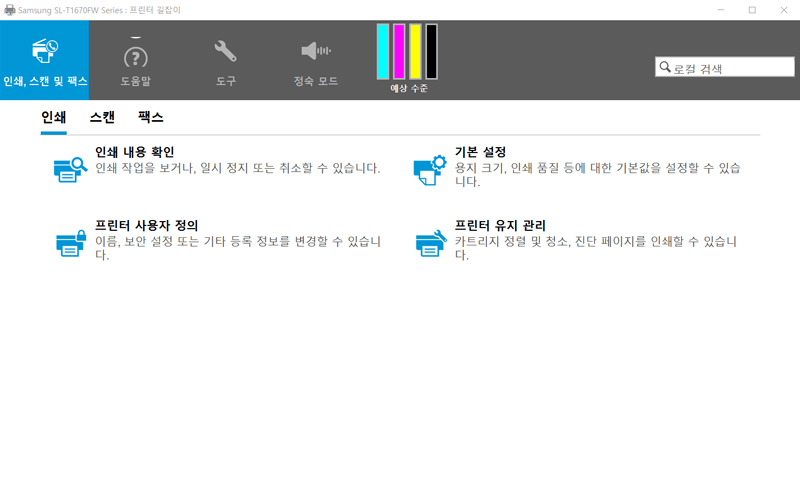

    프린터 길잡이가 실행된 예시 화면


  • 23. 프린터 길잡이는 스캔, 인쇄, 소프트웨어 등 주요 작업과 각종 기능설정 도움말을 손쉽게 이용할 수 있습니다.
