김치플러스 수평 조절 방법이 궁금합니다

냉장고 수평 단차 발생원인 안내

대상 모델 :  RK70F42F2X, RK70F42M3Z, RK70F49F1DD,  RK70F49F1X, RK70F58M1ZG, RK80F58B1A, RK80F49C1W, RK80F42C2A

제품 설치 시 바닥이 고르지 않으면 소음 발생 및 도어의 수평이 맞지 않아 도어 단차가 발생하게 됩니다.

또한 제품 사용시 보관 식품의 무게에 의해 약간의 쳐지는 현상이 생기게 되는데 이로 인해 도어의 단차가 미세하게 생기기도 합니다.

공기가 통하지 않고 도어를 여닫는 것에 지장이 없다면 사용하셔도 됩니다.

 냉장고 수평 및 도어 단차 조절 방법

1. 하칸문을 끝까지 연 다음, 십자(+)드라이버를 이용하여 양 쪽의 조절다리 덮개의 Screw를 각 2개씩 분리하세요.

2. 양 쪽의 조절다리 덮개를 분리하세요.  (모델에 따라 차이가 있음)

3. 수평을 맞추고자 하는 조절다리 홈에 일자(-)   드라이버를 꽂고 반시계, 혹은 시계 방향으로 돌려가며 수평을 맞추세요.

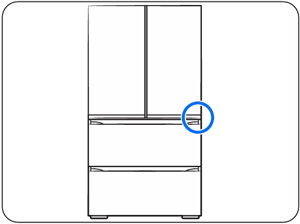

수평조절다리는 하칸문 왼쪽과

오른쪽 하단에  위치



하칸문을 끝까지 연 다음, 십자(+)드라이버를 이용

   양 쪽의 조절다리 덮개의 Screw를  각 2개씩 분리



 양 쪽의 조절다리 덮개 분리

  (모델에 따라 차이가 있음)

조절다리 홈에 일자(-)   드라이버를 꽂고 반시계,

   혹은 시계 방향으로 돌려 수평 맞춤



시계 방향으로 돌리면 높아지고, 반시계 방향으로

돌리면 낮아짐

문 높이 차 조절   방법

• 문 높이를 조절하기 전에 냉장고의 수평이 맞는지 먼저 확인하세요. (높이 조절 다리 이용)

• 냉장실 오른쪽 문 하단에 높이 조절 링을 삽입하여 조절하세요.

• 문의 높이차를 확인한 후, 적절한 두께의 높이 조절 링을 1개 골라주세요. 같은 쪽에 조절 링을 2개 이상 끼우면 링이 빠지거나 문을 여닫을 때 소음이 생길 수 있으니 1개만 끼워주세요.

• 힌지에 조립된 힌지 캡을 (-)드라이버를 사용하여 위로 올린 상태에서 그 사이에 끼우세요.

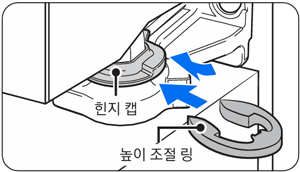

냉장실 오른쪽 문 하단에 높이 조절 링을

삽입하여 조절

힌지에 조립된 힌지 캡을 일자 드라이버로 올린 상태에서

 그 사이에 끼움

참고

• 기본 포함된 높이 조절 링은 1 mm/1.5 mm/2 mm/2.5 mm 각 1개씩입니다.

• 식품을 보관하지 않은 상태에서 높이를 조절하고 사용하면 식품을 보관하였을 때의 그 하중에 의해 높이차가 다시 생길 수 있습니다. 이때는 위의 조절 방법으로 다시 조정해 주세요.

• 과도하게 높이면 문을 여닫을 때 상단 힌지 덮개에 간섭이 발생할 수 있습니다
