시스템 에어컨, 패널 분해/조립 방법을 알려주세요.

  • 날짜 2019-08-26
  • 조회수 16,734


조치 안내

  패널 분해/조립 방법 

실내기 모델 및 판넬 모델에 따라 먼지거름필터 분리 방법에 차이가 있습니다.

모델명 확인이 반드시 필요합니다.


먼지거름필터를 분리하기 위해서는 앞면 그릴을 먼저 분리를 한 후에 진행해야 합니다.

앞면 그릴 부분은 제품의 종류(1way, 2way, 4way) 및 모델에 따라 차이가 있으므로 사용설명서를 확인 후 진행하실 필요가 있습니다.


정확한 분해 방법은 모델별 사용설명서를 참고하시기 바랍니다.


사용설명서 확인하는 다운로드 자료실 바로가기  ←  클릭하세요.

■ 패널 분리 방법 

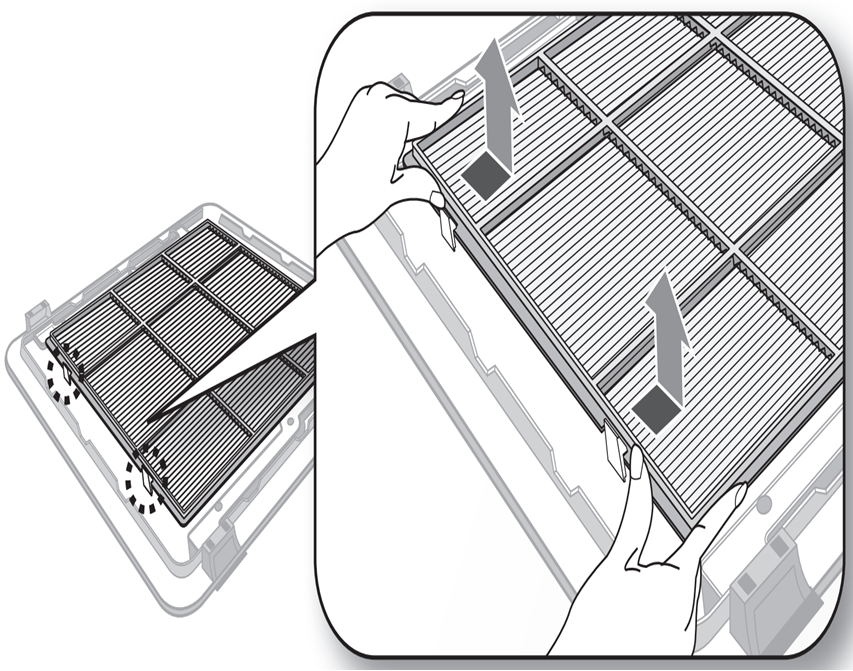

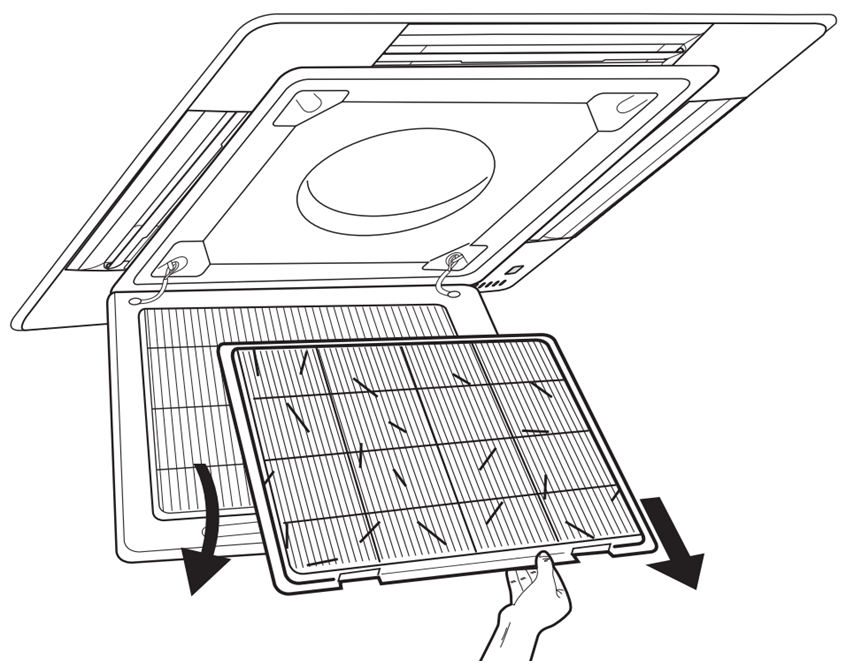

4WAY 필터 분해 방법

이미지

설명

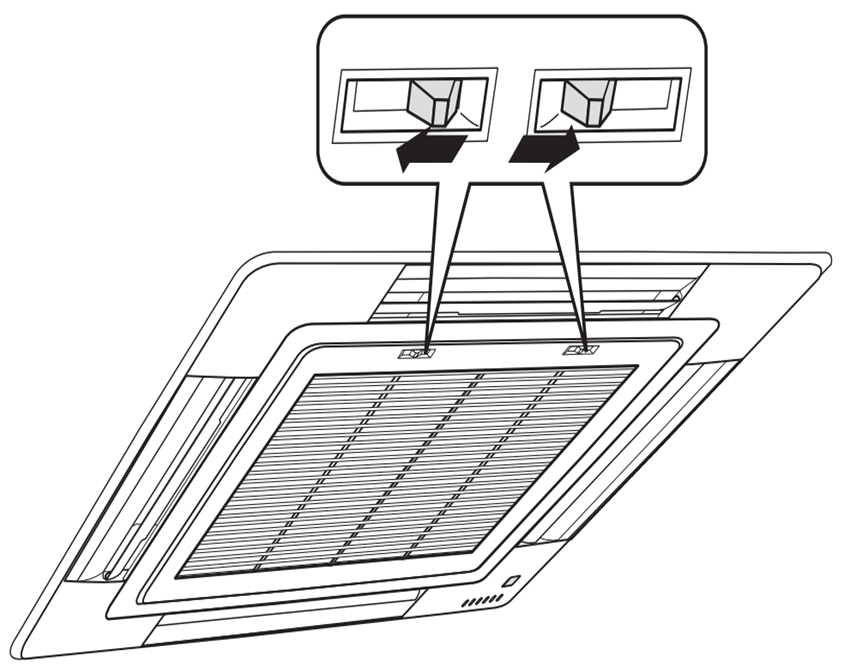

앞면 그릴의 레버를 바깥쪽으로 밀면서 앞면 그릴을 당김

앞면 그릴의 레버를 바깥쪽으로 밀면서 앞면 그릴을 당겨 주세요.

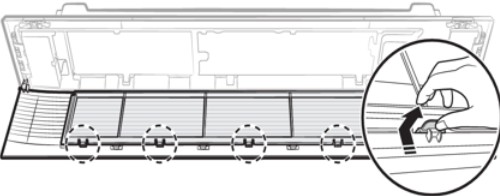

그릴 안쪽에 있는 후크를 안쪽으로 잡아 당겨 그릴을 열음

그릴 안쪽에 있는 후크를 안쪽으로 잡아 당겨 그릴을 열어 주십시오.

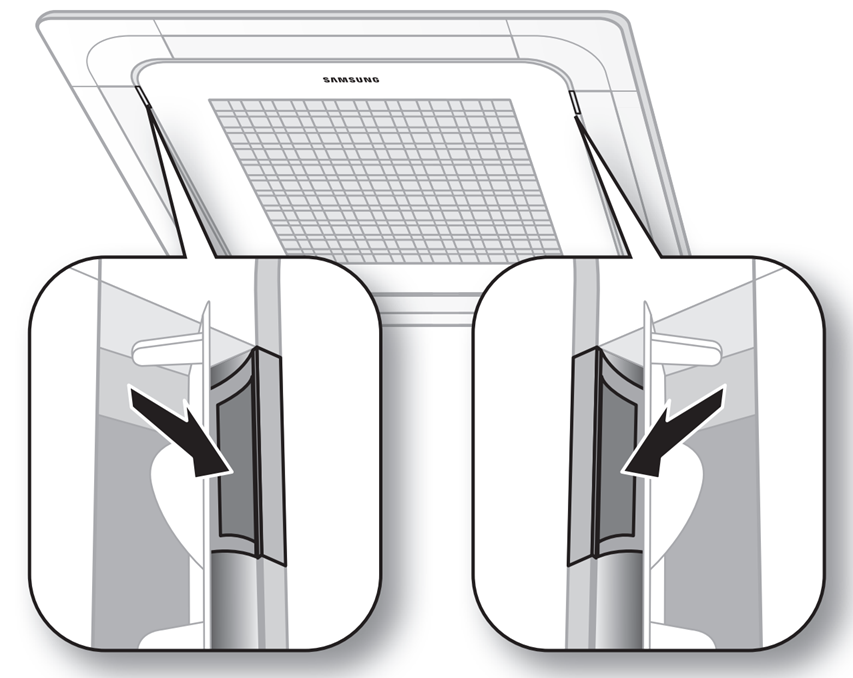

바람 조절판(Blade)안쪽으로 손을 넣어 판낼 중앙 방향(안쪽)으로 스위치 타입의 핸들을 누른 후 그릴을 잡아 당김

1. 바람 조절판(Blade)을 수동으로 눌러 열어주세요.

2. 바람 조절판(Blade) 안쪽으로 손을 넣어 판낼 중앙 방향(안쪽)으로 스위치 타입의 핸들을 누른 후 그릴을 잡아 당겨 여십시오.

(가까이 보면 PUSH라고 기록되어 있음)

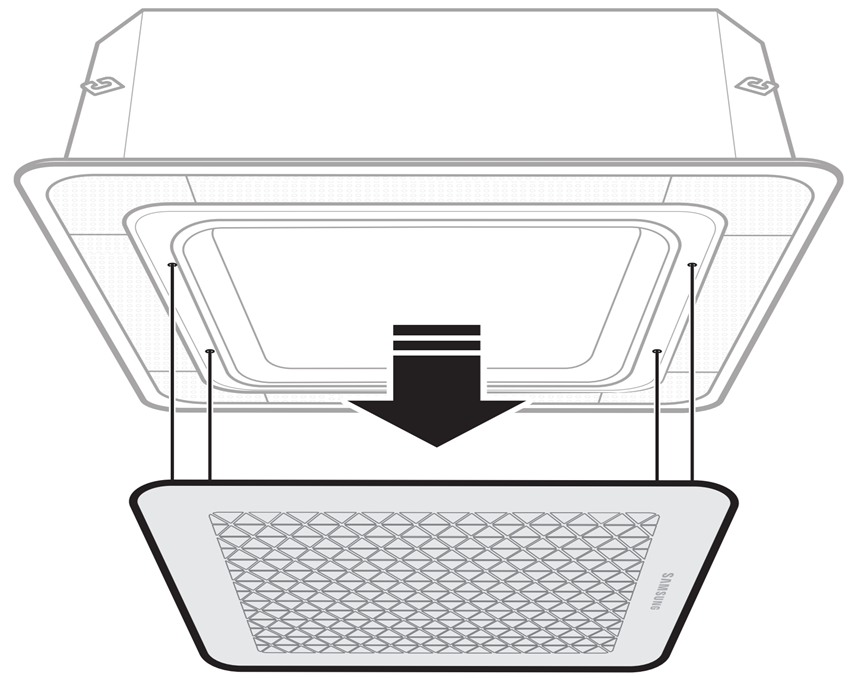

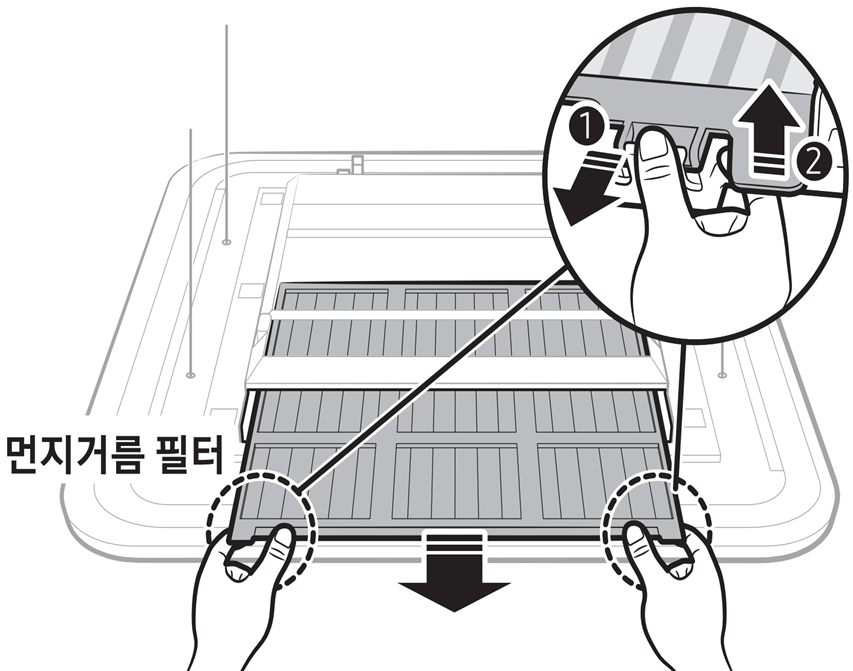

승강그릴제품 그릴 이미지

승강그릴 전용 리모컨으로 그릴내림 버튼 누름

승강그릴 내려옴

승강그릴 필터 꺼냄

승강그릴 제품은 전용 리모컨을 사용하여 “그릴 내림” 버튼을 눌러 하강시켜 분리하세요.


 ■ 4WAY 무풍 필터 분해 방법

4WAY 무풍 필터 분해 방법

이미지

설명

앞면 그릴의 레버를 안쪽으로 누른 후 앞면 그릴을 당김

앞면 그릴의 레버를 안쪽으로 누른 후 앞면 그릴을 당겨 주세요.

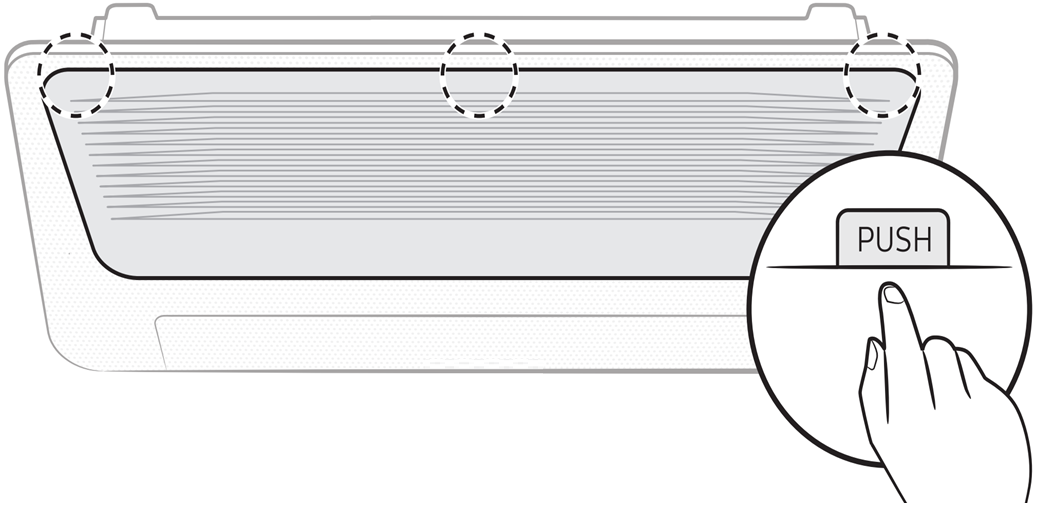

 ■ 1WAY 무풍 필터 분해 방법(일반 판넬)

1WAY 무풍 필터 분해 방법(일반 판넬)

이미지

설명

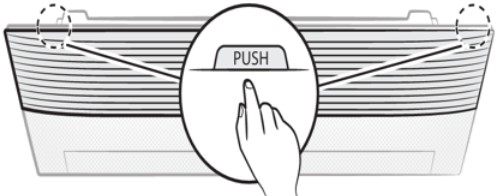

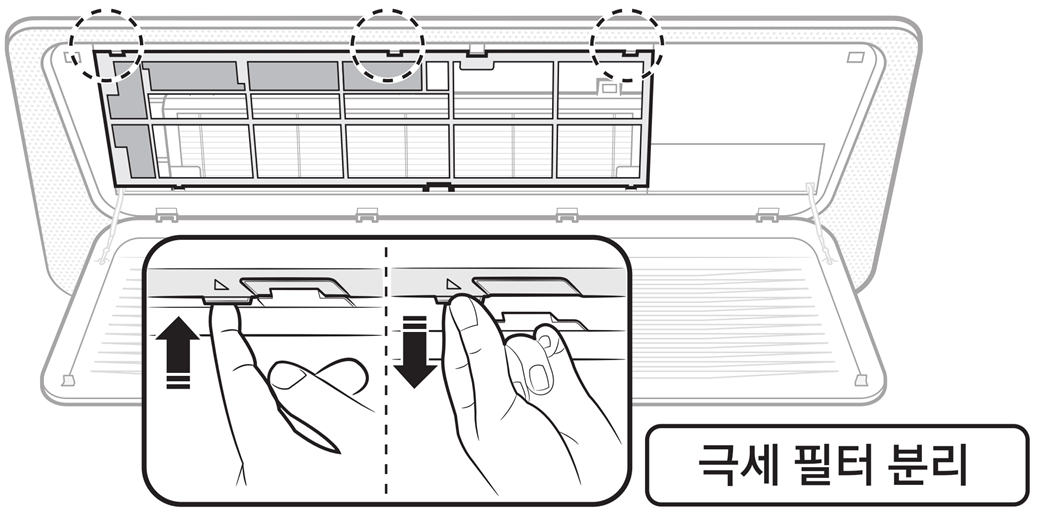

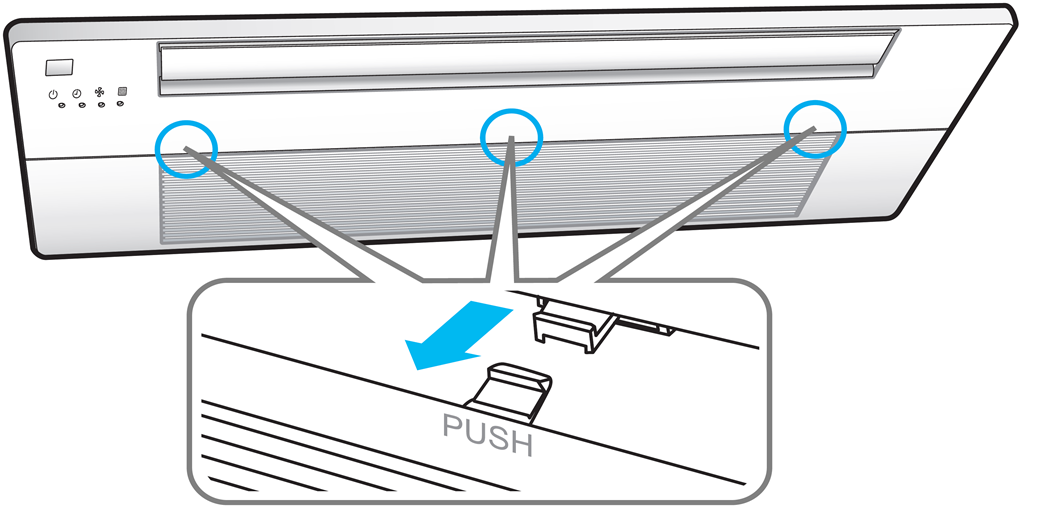

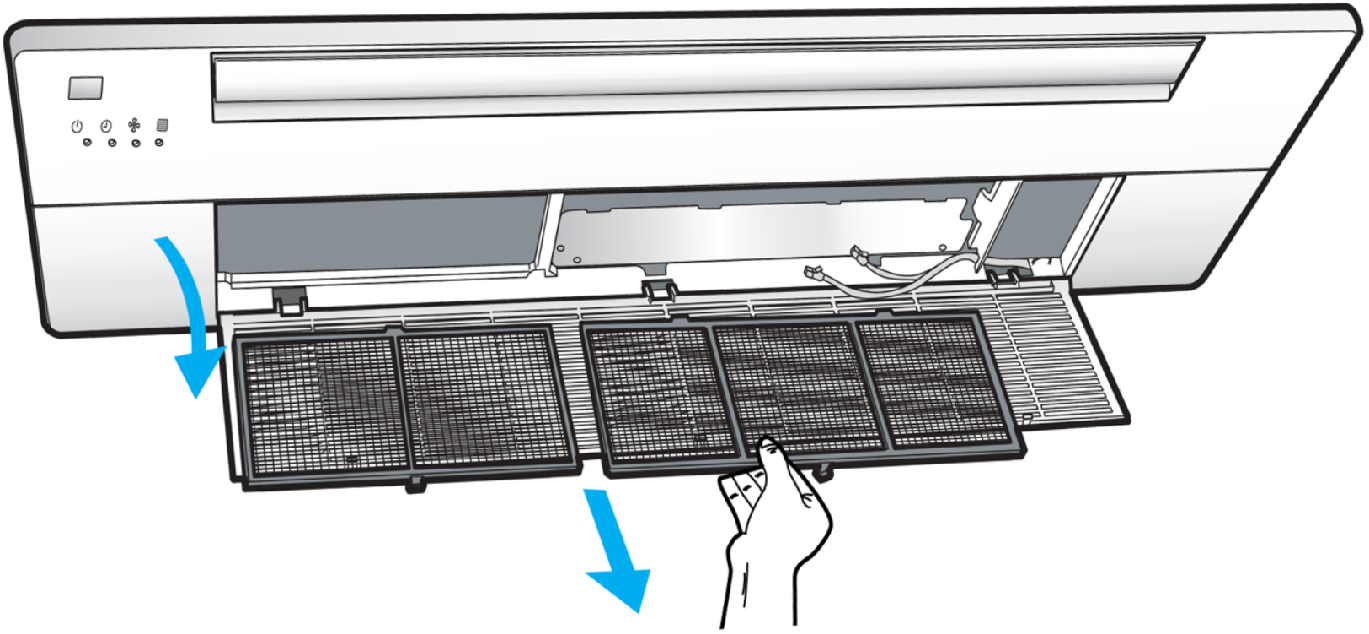

“PUSH”라고 각인되어있는 부위를 눌러 필터 분리

“PUSH”라고 각인되어있는 부위를 눌러 필터 분리하세요.

모델에 따라 2~4개소 있음


  ■ 360 카세트 필터 분해 방법

360 카세트 필터 분해 방법

이미지

설명

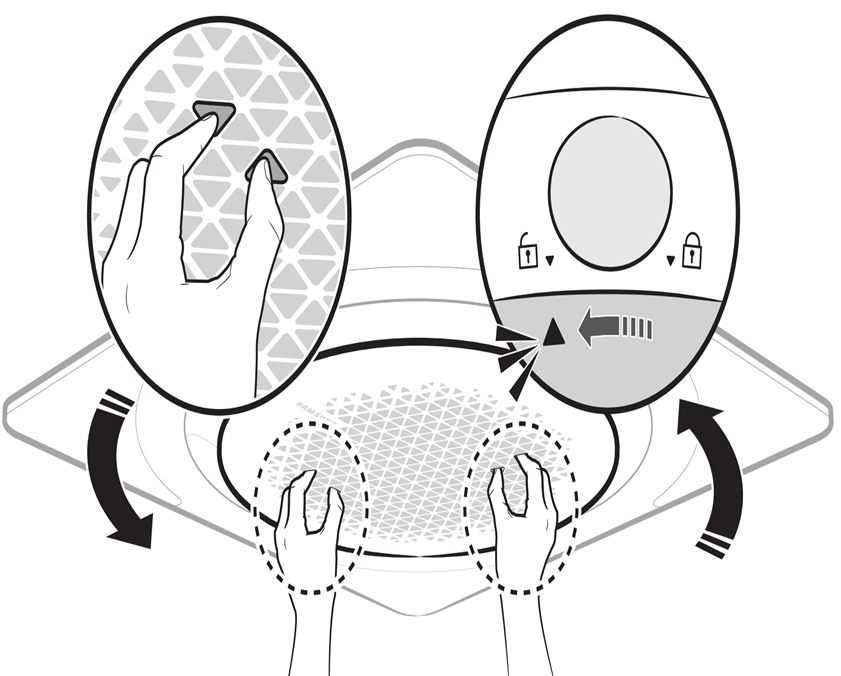

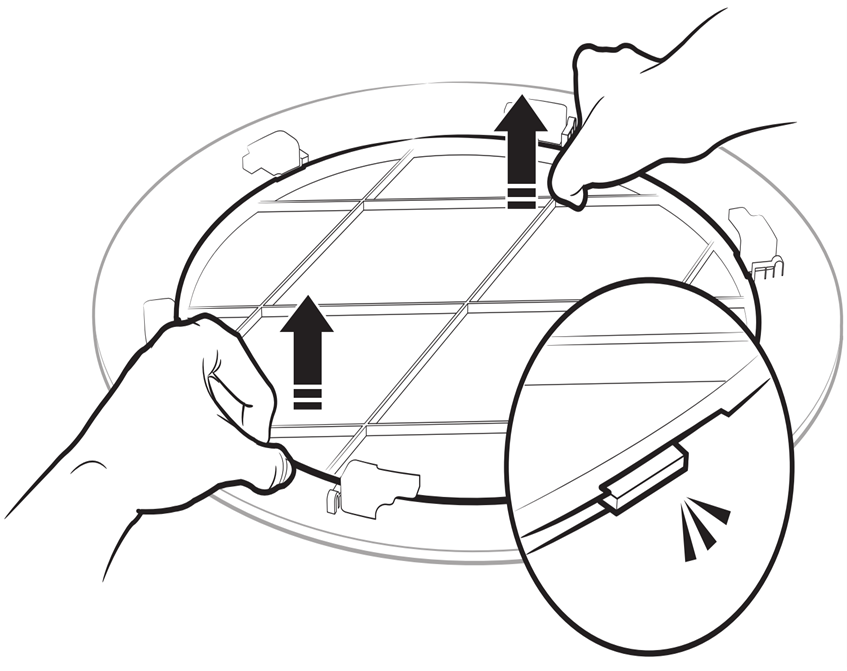

필터 분해 시 흡입그릴에 홈을 잡고 반시계 방향으로 돌림

필터 청소 후 그릴 조립 시 그릴의 안전 고리를 걸음

그릴을 시계방향으로 돌려 조립

1. 필터 분해 시 흡입그릴에 홈을 잡고 반시계 방향으로 돌려 주세요.

2. 필터 청소 후 그릴 조립 시 그릴의 안전 고리를 필히 걸어주세요.

안전고리를 걸지 않을 경우 낙하의 위험이 있습니다.

3. 그릴을 시계방향으로 돌려 조립하여주세요.

이때, 본체의 3각형 방향 과 열쇄 잠금 표시 까지 일치되도록 완전히 돌려 조립 하여 주세요.

3각형 방향 과 열쇄 잠금 표시 까지 일치되지 않고 덜 조립 되었을 경우 그릴 낙하 의 위험이 있습니다.


 ■ 필터 청소 방법

 먼지거름필터 분리 방법은 제품 모델에 따라 차이가 있습니다.

필터 청소 방법

이미지

설명

먼지거름필터를 청소용 솔로 청소하는 이미지

먼지거름필터에 물을 뿌려서 솔로 문지르는 이미지

샤워기로 먼지거름필터에 물뿌림

먼지거름필터 그늘에 말림

먼지거름필터 청소는 먼지가 적게 쌓여 있으면 진공청소기를 이용하여 먼지를 제거해 주시고, 먼지가 많이 쌓여 있으면 미지근한 물에 중성세제를 희석하여 먼지거름필터를 담 궈 놓았다가 약 30분 정도 경과 후 세척해 주세요.

건조는 꼭~ 그늘에서 하셔야 합니다.

또한 무리한 물청소를 하거나 햇빛이 강한 곳에서 건조를 하면 필터가 훼손되어 조립이 안되거나 소음이 발생될 수 있으니 주의해서 청소해 주세요.
