가정용 무풍갤러리 에어컨 패널 및 내부분해 청소 방법

  1)  내/외부 패널 분리하기

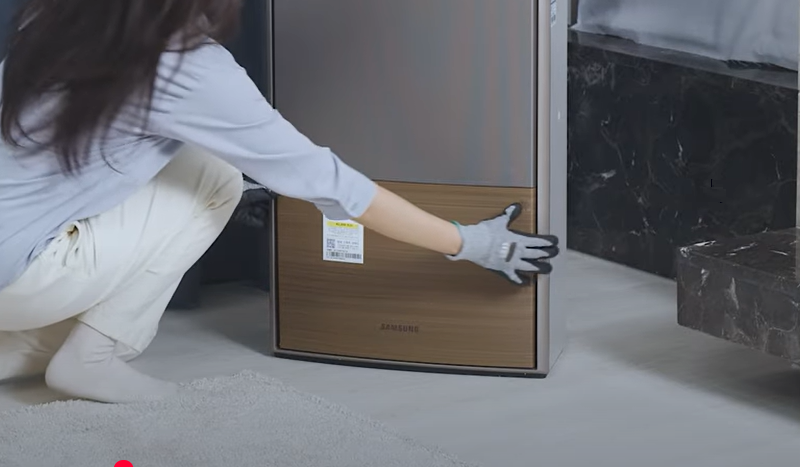

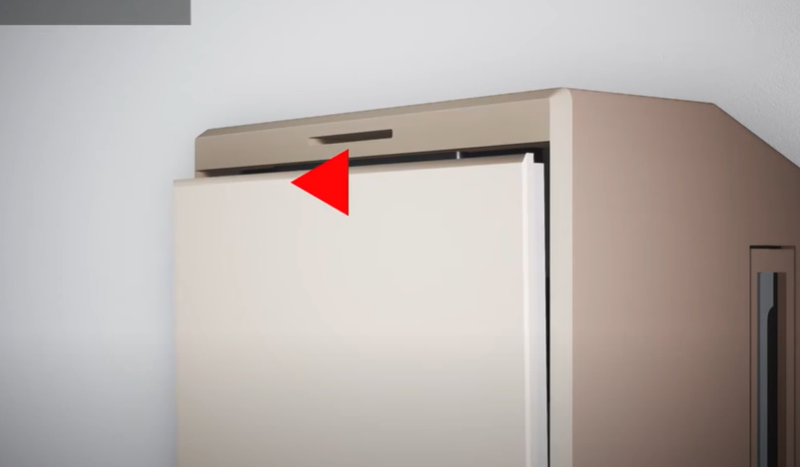

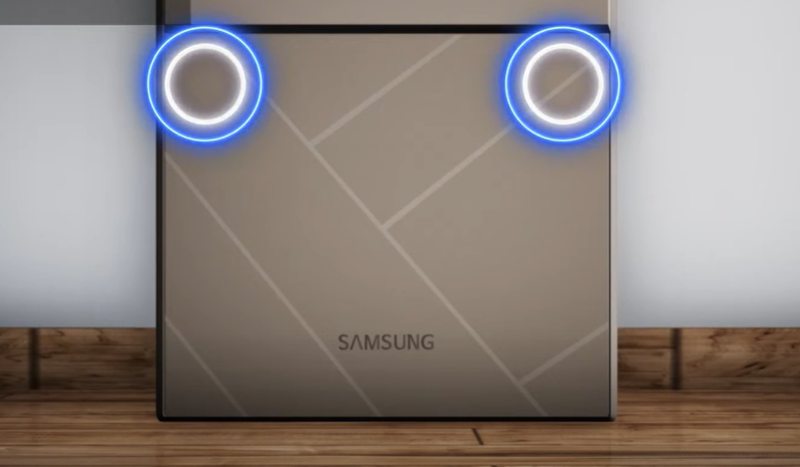

  - 하단 패널의 좌우 상단 부분을 동시에 눌러 하단 패널을 열어 분리해 주세요.
 
 

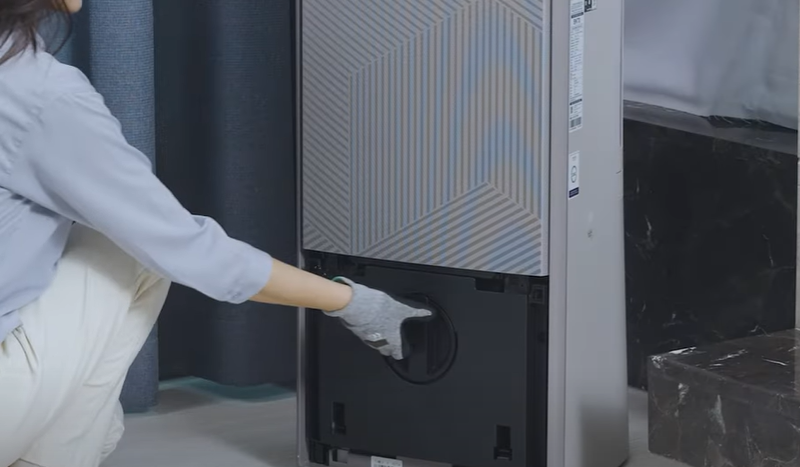

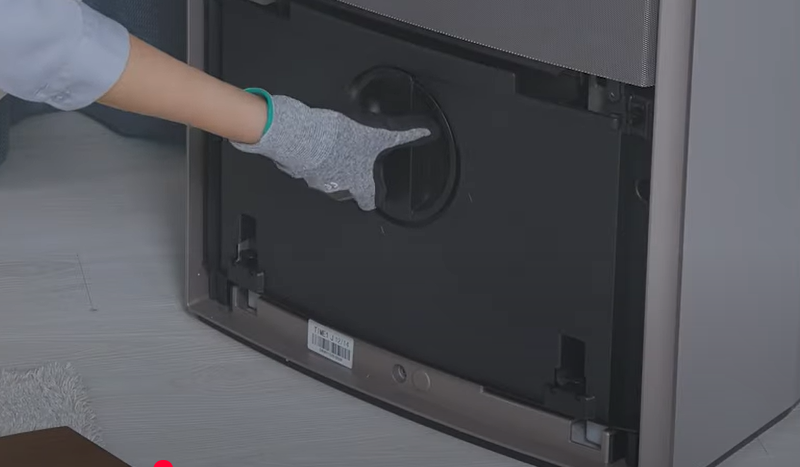

 - 무풍 패널 분리를 위해 중앙의 레버를 반시계 방향으로 회전시켜 주세요.
     그럼 무풍 패널이 하단으로 내려오게 됩니다. 

  

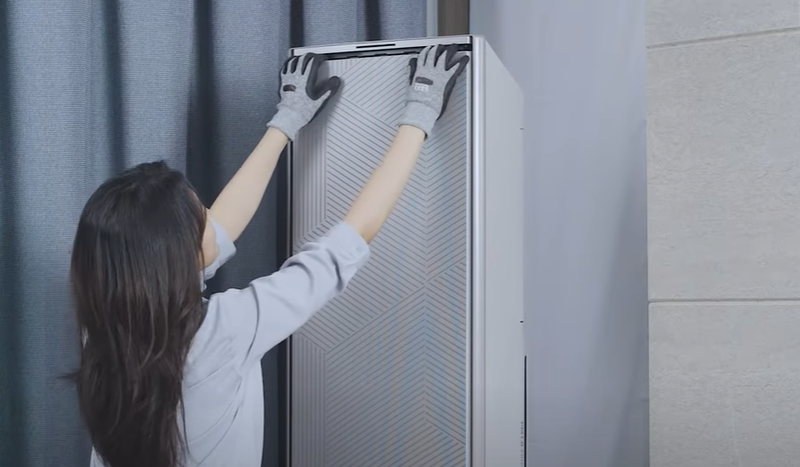

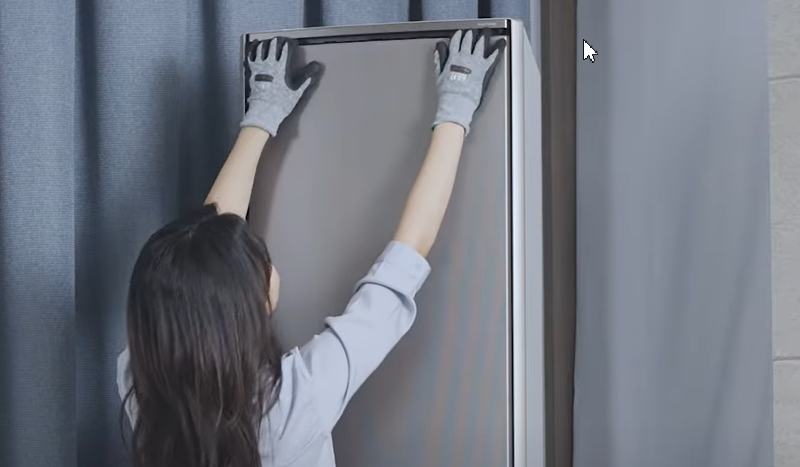

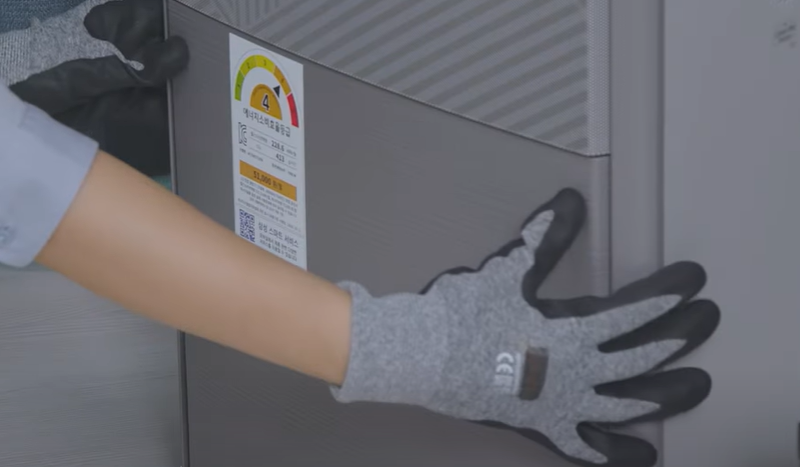

 - 무풍 패널의 상단부분을 잡고 몸쪽으로 살짝 당기며 패널을 분리해 주세요.

  

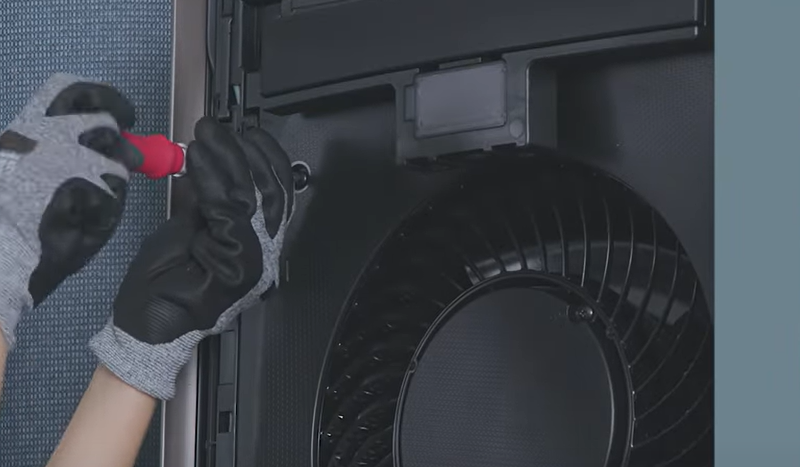

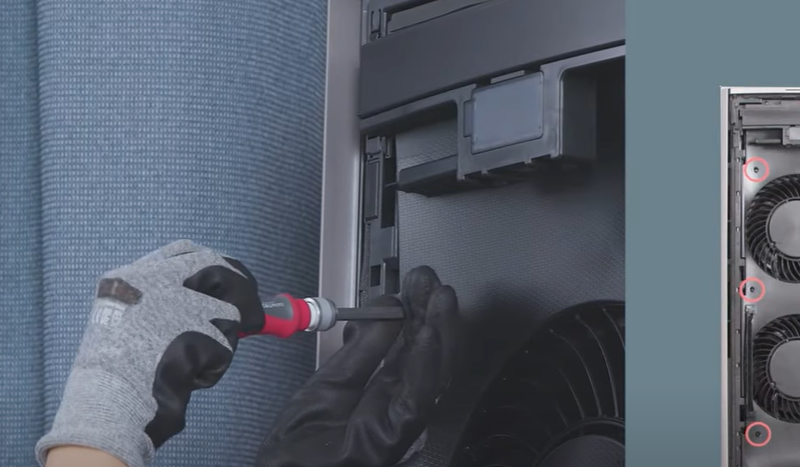

 - 이제 내부 패널의 고정나사(8개)를 분리해 주시고 내부 패널의 중앙부를 잡아당기면서 아래쪽 걸림턱에서 이탈시킨 후 아래 방향으로 내리며 분리해 주세요. 

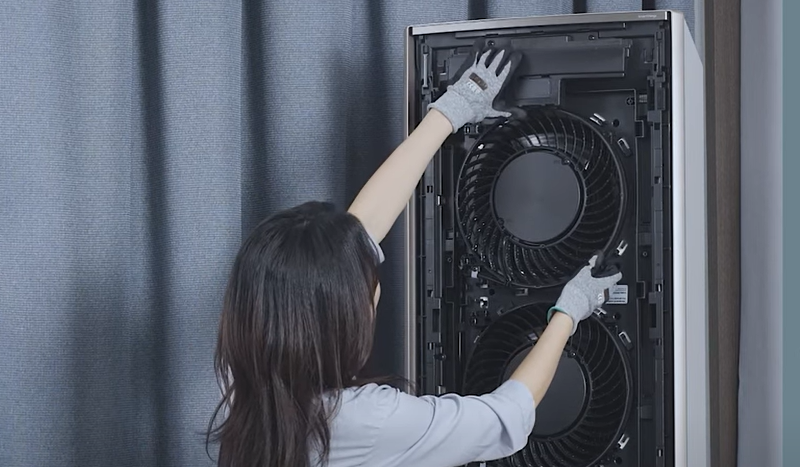

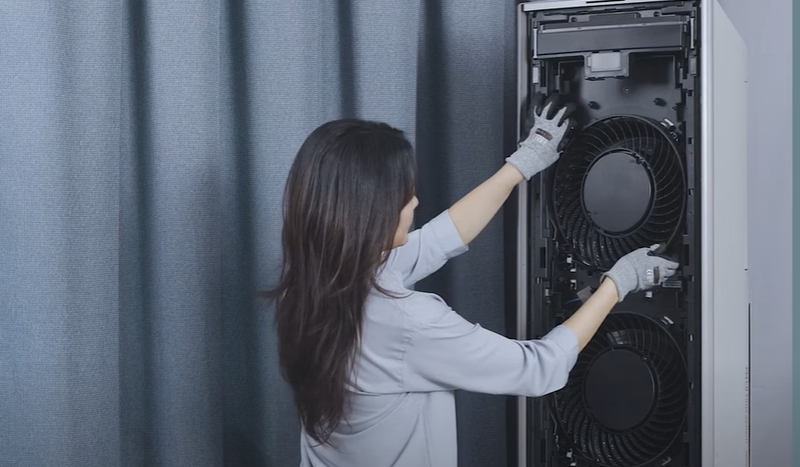

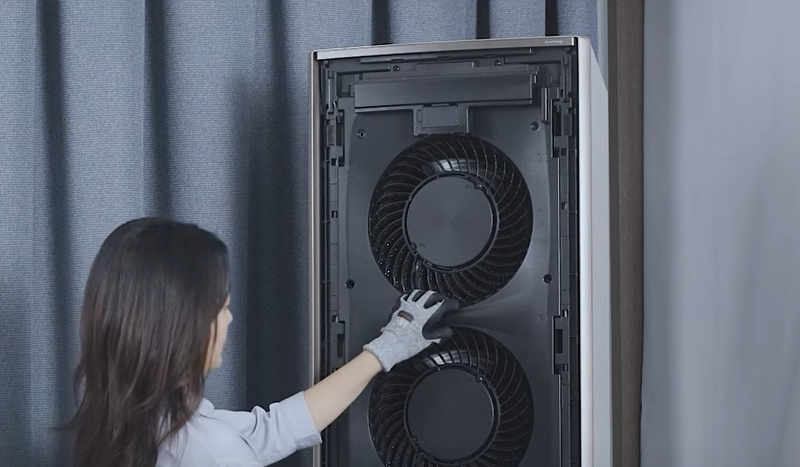

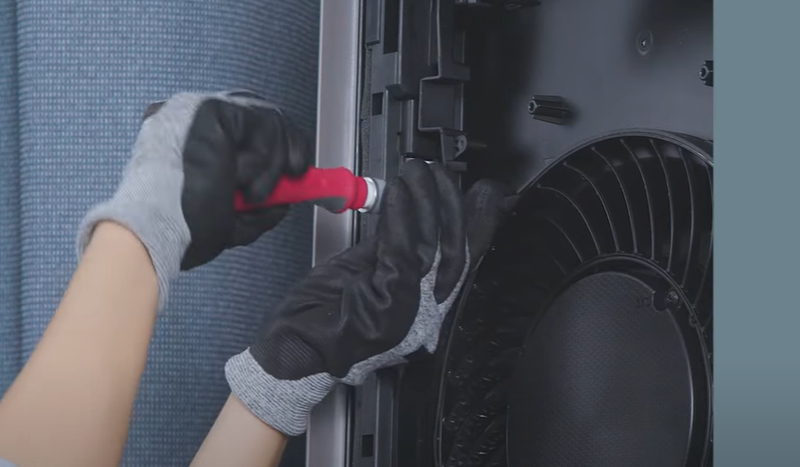

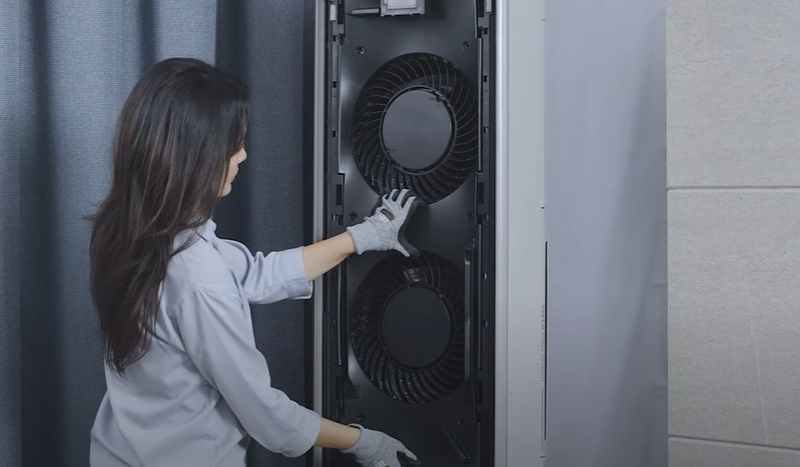

    내부 패널이 분리되면 팬 그릴부의 고정나사(12개)를 풀어주신 후 양손을 팬 그릴부 대각선 방향으로 잡고 몸쪽으로 당겨서 뺀 후 왼쪽 방향으로 열어주세요.
 
 

  
  - 팬 그릴부가 디스플레이와 부딪히지 않도록 유의하여 디스플레이부를 살짝 들어 올린 후 열어주시면 됩니다.
     손잡이가 있는 경우 손잡이를 잡고 몸쪽으로 당겨 열어주시면 됩니다. 
 
 


   2) 팬 그릴부, 덕트부, 무풍패널 청소하기

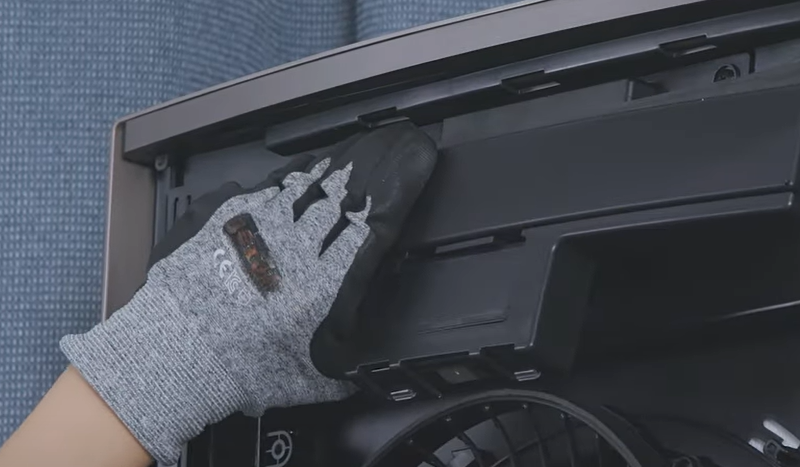

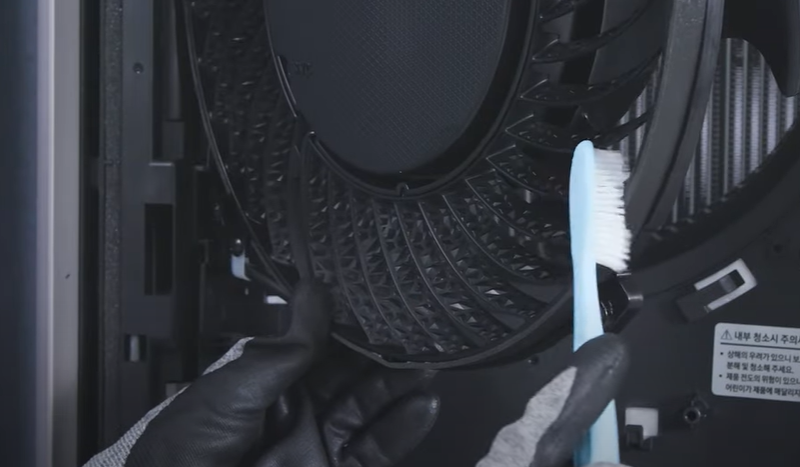

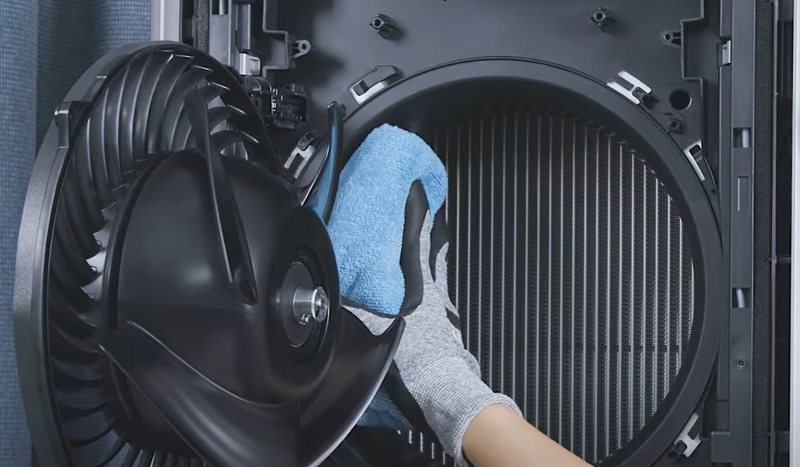

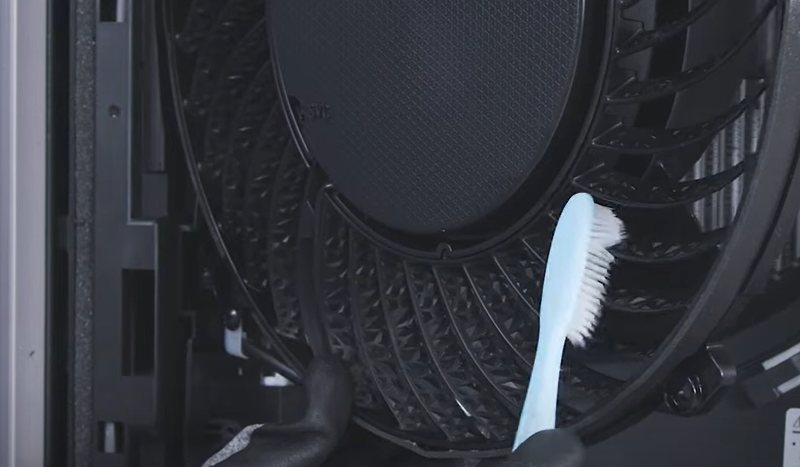

  - 팬 그릴부와 덕트부 표면의 오염물은 물을 붇힌 부드러운 천이나 물티슈를 이용해 깨끗이 닦아주시고 그릴 사이는 솔을 이용해서 청소해 주세요.
 
 
 

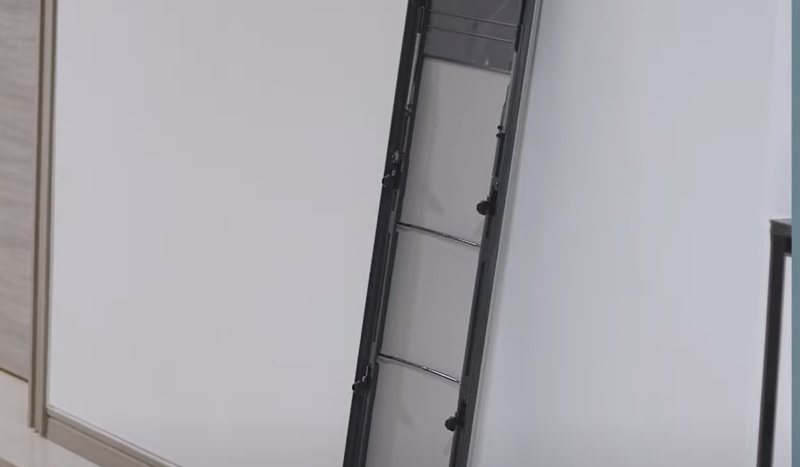

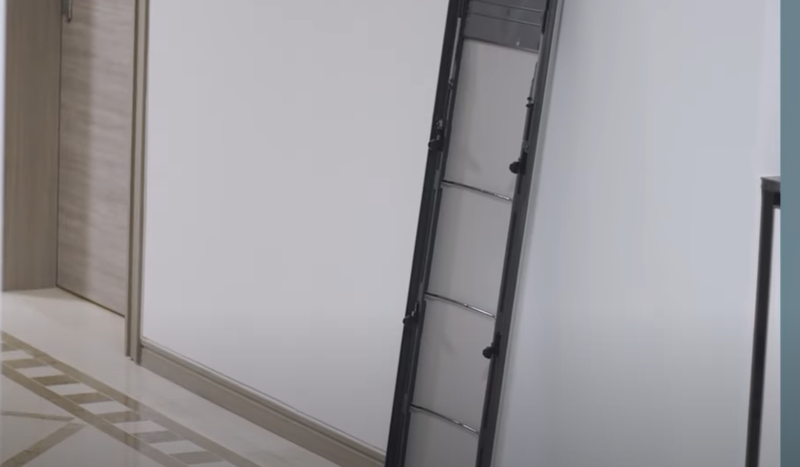

 - 무풍 패널은 거꾸로 세워 물로 세척한 후 그늘에서 완전히 건조해 주세요.

 
    

 1) 내/외부 패널 분리하기
 -  하단 패널의 좌우 상단 부분을 동시에 눌러 하단 패널을 열어 분리해 주세요
 

 -   무풍 패널 분리를 위해 중앙의 레버를 반시계방향으로 회전시켜 주세요.
 

  - 무풍 패널의 상단부분을 잡고 몸쪽으로 살짝 당기며 패널을 분리해 주세요.


   - 내부 패널의 고정나사(8개)를 분리해 주시고 내부 패널의 중앙부를 잡아당기면서 아래쪽 걸림턱에서 이탈시킨 후 아래 방향으로 내리며 분리해 주세요.


   

  - 내부 패널이 분리되면 팬 그릴부의 고정나사(12개)를 풀어주신 후 양손을 팬 그릴부 대각선 방향으로 잡고 몸쪽으로 당겨서 뺀 후 왼쪽 방향으로 열어주세요


   

2) 팬 그릴부, 덕트부, 무풍패널 청소하기  

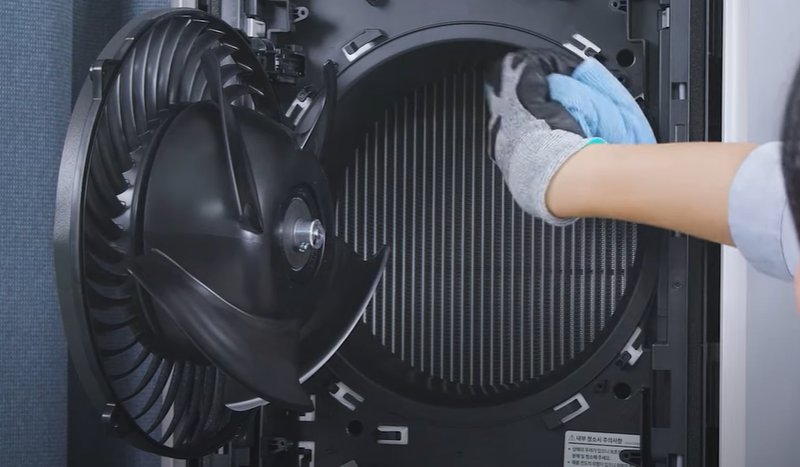

 -  팬 그릴부와 덕트부 표면의 오염물은 물을 붇힌 부드러운 천이나 물티슈를 이용해 깨끗이 닦아주시고 그릴 사이는 솔을 이용해서 청소해 주세요.




     - 무풍 패널은 거꾸로 세워 물로 세척한 후 그늘에서 완전히 건조해 주세요.


     

1) 하단 패널 분리하기
  - 실내기 하단 패널의 양쪽 상단 부분을 동시에 눌러 분리해 주세요.


2) 무풍 패널 분리하기 

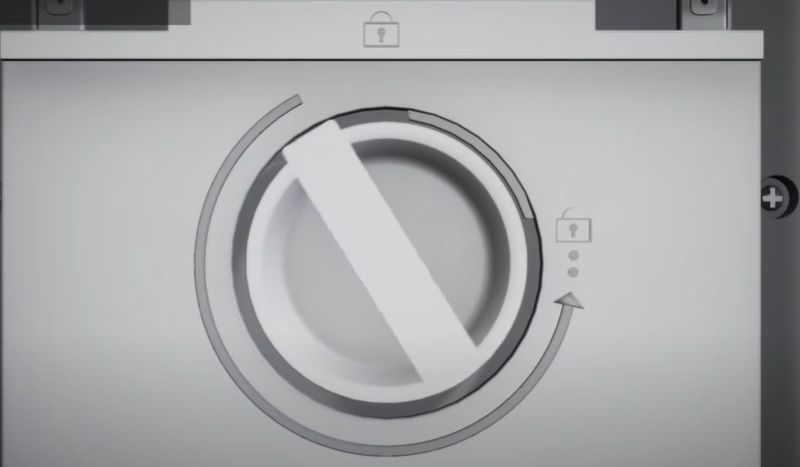

   - 중앙의 레버를 반시계 방향으로 자물쇠 열림 표시까지 돌려주세요. 무풍 패널이 하단으로 내려옵니다.
 
   
   - 무풍 패널 상단 중앙을 잡고 앞으로 당겨 분리하세요.
     ※ 주의: 분리 시 패널이 떨어지거나 불완전 낙하되지 않도록 주의하세요. 


    3) 무풍 패널 청소하기

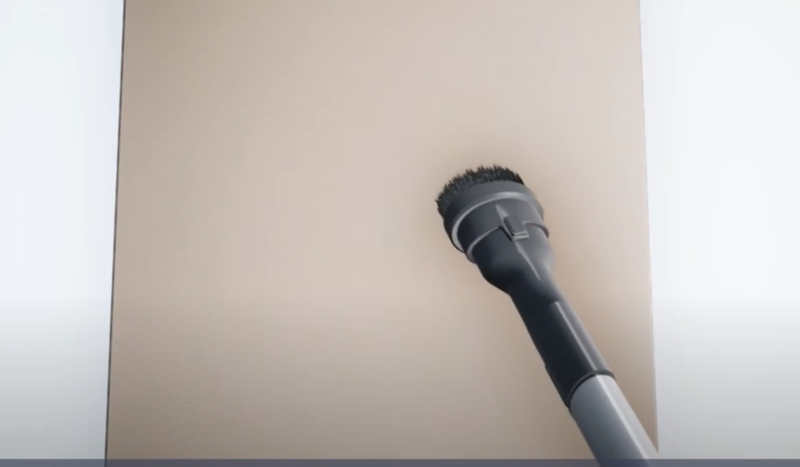

   - 부드러운 천이나 청소기의 브러시를 사용하여 패널을 청소하세요.
      ※ 주의: 브러시를 강하게 누르면 패널이 손상될 수 있으니 주의하세요.

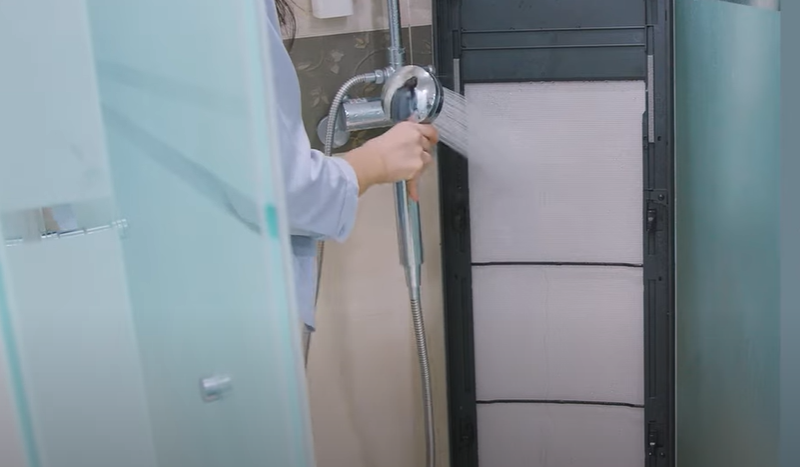

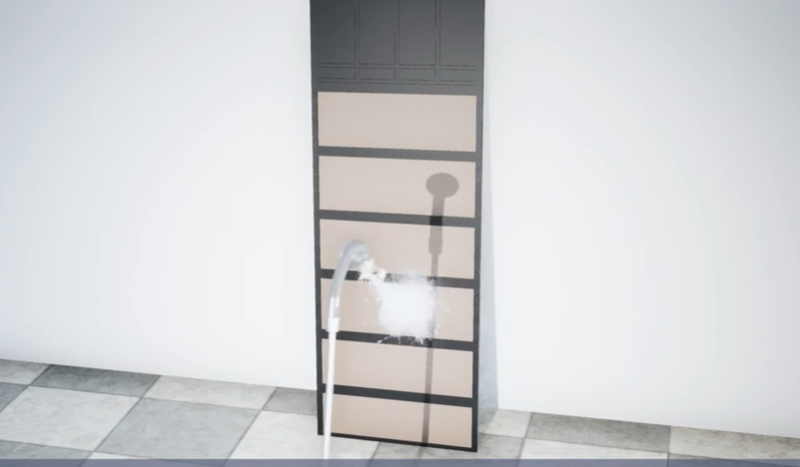

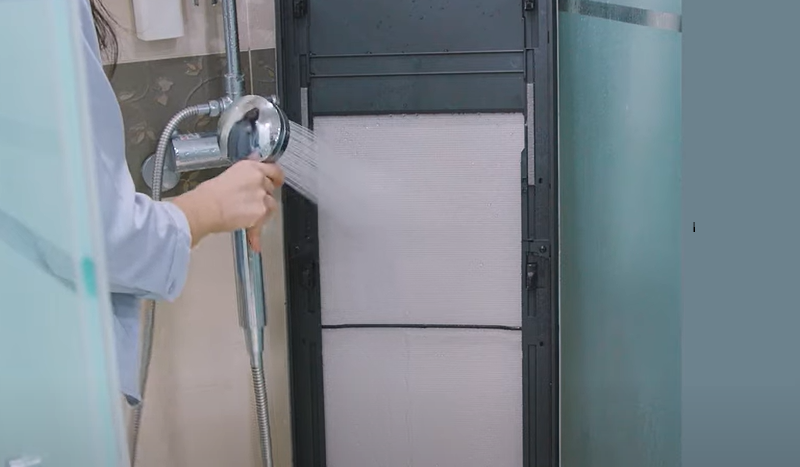

  -    오염이 심한 경우에는 패널을 거꾸로 세운 후 샤워기를 이용해서 세척하세요.

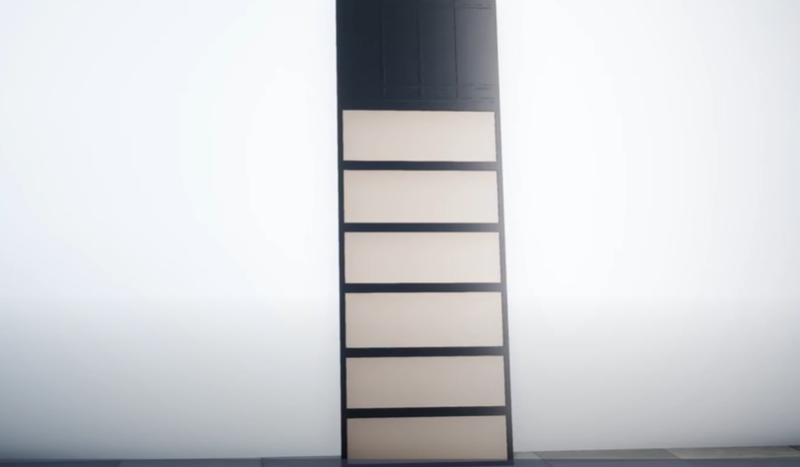

  - 수건을 이용해 물기를 제거한 후 그늘에 거꾸로 세워 충분히 건조해 주세요. 

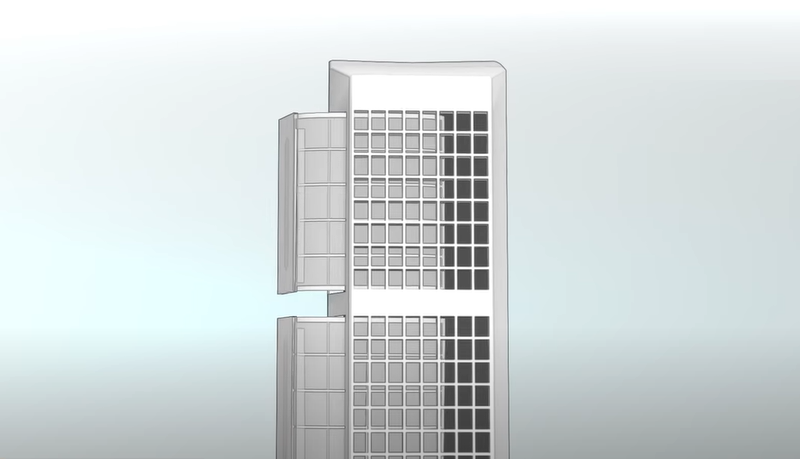

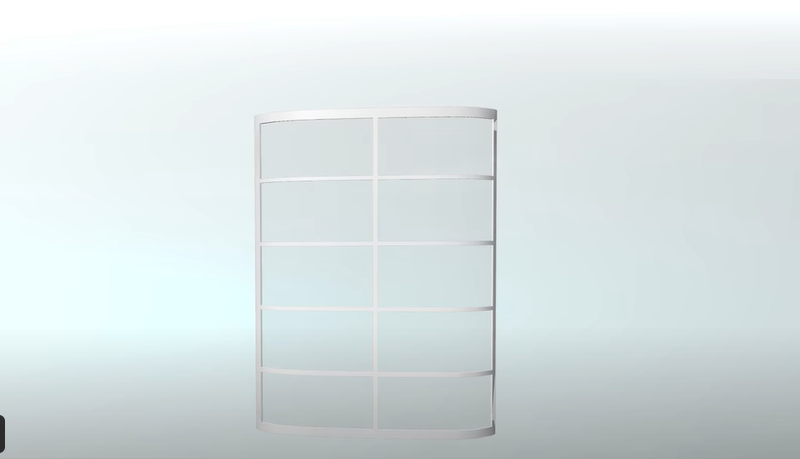

1) 극세필터 청소 하기
    - 극세 필터를 분리해 주세요

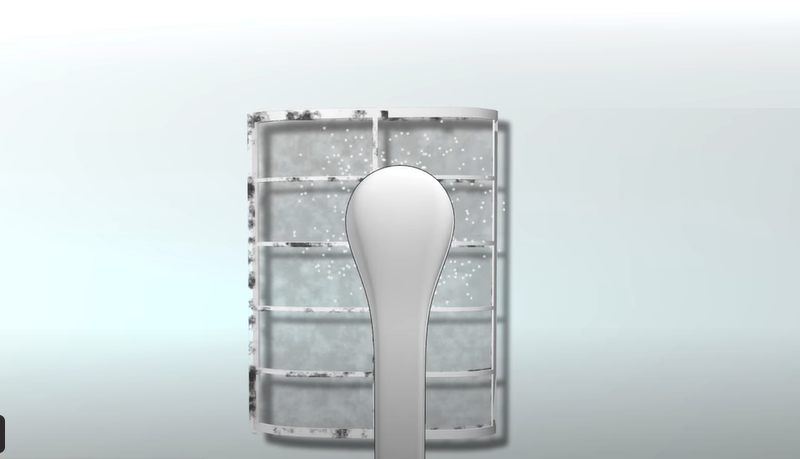

 -      크고 작은 먼지 제거를 위한 극세필터는 2주에 한 번씩 진공청소기나 흐르는 물에 세척 후 세로 방향으로 비스듬히 세워 그늘에서 충분히 건조해 주세요.
 

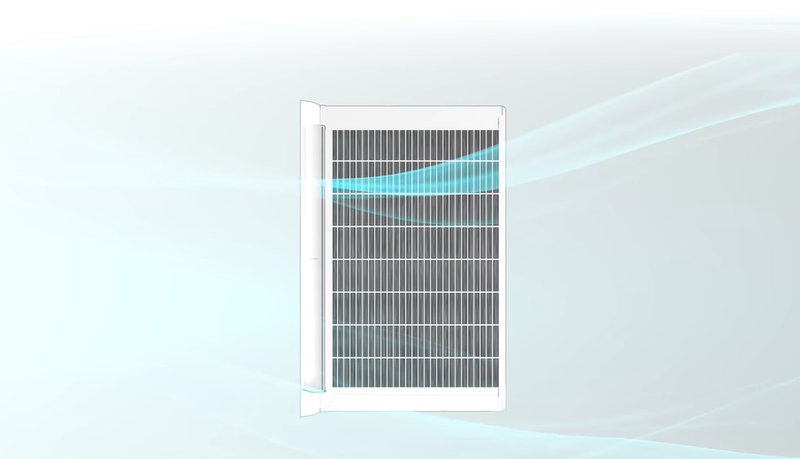

    2) PM1.0필터 청소 하기
    - PM1.0 (또는 e-HEPA) 필터를 분리해 주세요

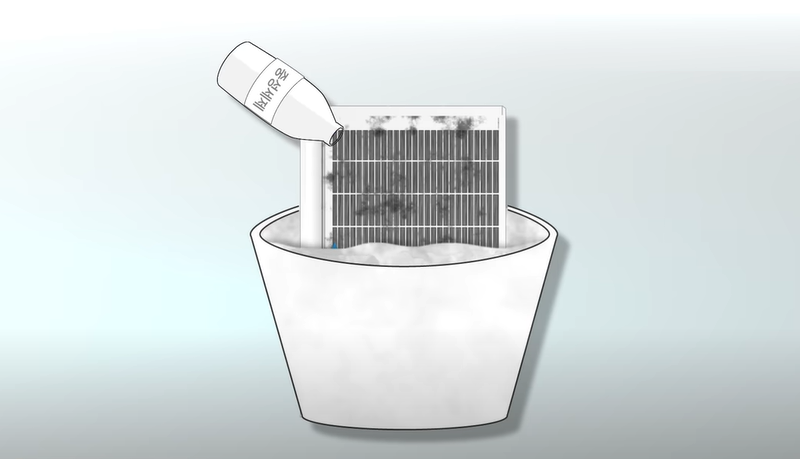

    - 초 미세먼지를 걸러주는 PM1.0 (또는 e-HEPA) 필터는 중성세제를 넣은 물에 30분 정도 담근 후 흐르는 물로 깨끗이 세척하여 그늘에서 12시간 이상 완전히 말려주세요.

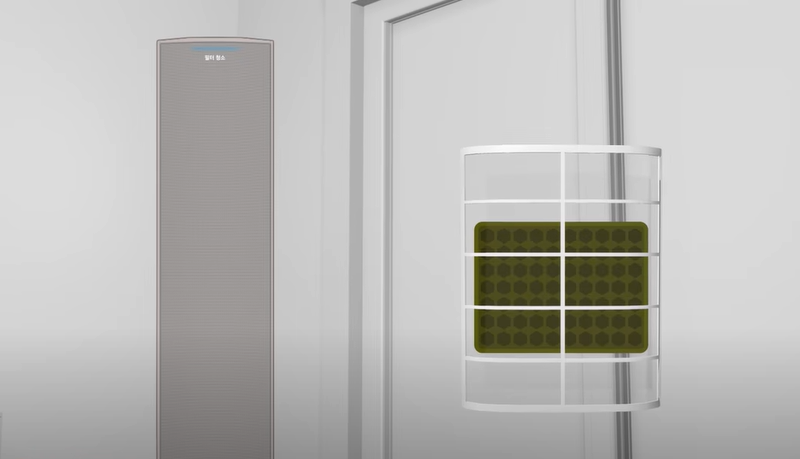

    3) 숯 탈취 필터 교체하기
 -  냄새를 잡아주는 숯 탈취 필터는 사용 기간이 다 되어 경고창이 뜨거나 필터에서 꿉꿉한 냄새가 나면 삼성전자서비스 홈페이지나 서비스센터에서 새 필터를 구입 하실 수 있습니다.
