급수 호스 설치, 연결, 연장하는 방법을 알려주세요

수도꼭지에 급수호스 연결 방법    

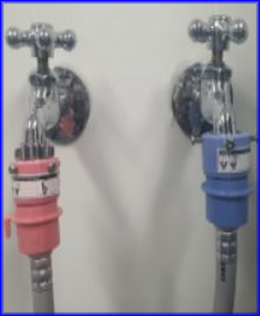

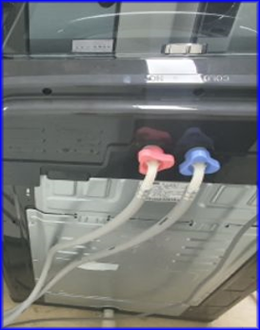

 ※ 커플러 : 세탁기 호스를 연결하기 위한 플라스틱 재질의 동그란 부품  (냉수→파랑, 온수→핑크)

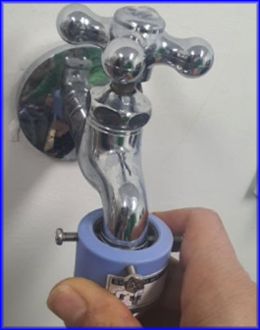

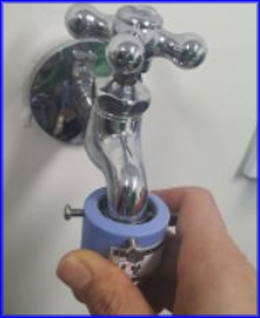

수도꼭지와 급수호스 연결 방법 및 순서  

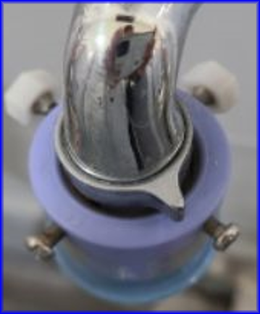

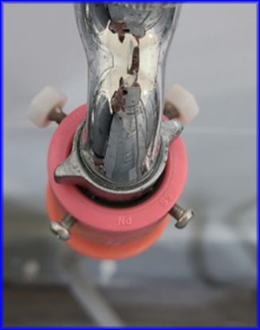

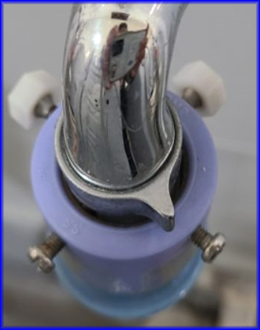

급수호스 연결 시 수도꼭지의 나사산이 고정볼트와 엇갈리지 않도록 연결부를 손으로 상하 좌우로 움직여서 유동이 없는지 확인합니다.

[연결 후 물이 샐 경우] → 분해한 후 재조립해 보세요.

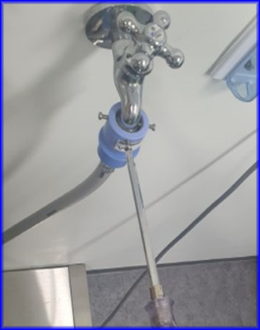

수도꼭지와 급수호스 연결 시 주의사항 및 누수 위치 

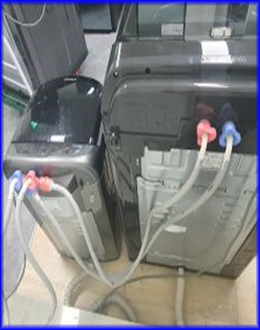

 드럼/전자동 세탁기와 아가사랑 세탁기 급수호스 연결 방법

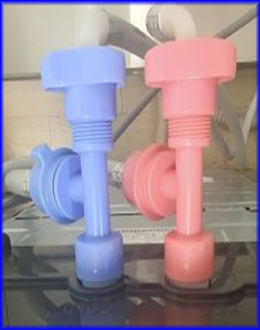

설치 환경에 따라 T자형 연결구를 아가사랑 세탁기 또는 기존 드럼/전자동 세탁기에 연결해서 설치 가능합니다. 

아래 내용은 T자형 연결구를 아가사랑 세탁기에 연결해서 설치하는 방법입니다.

(T자형 연결구 부품은 삼성전자 서비스 고객센터(☏ 1588-3366)를 통해 구매하실 수 있습니다.)

1. 먼저 수도꼭지를 잠궈 주세요.

2. 아가사랑 세탁기에 냉수/온수 급수부에 T자형 연결구를 체결합니다.

3. 사용하던 세탁기 본체 뒷면의 급수 호스를 분리해 주세요.

4. 분리한 급수호스를 아가사랑 세탁기의 T자형 연결구 상단에 나사식으로 돌려서 체결합니다. 패킹이 연결구 끝에 닿는 순간부터 반 바퀴 더 돌려 체결하세요.

온수 또한 급수호스 확인 후 T자형 연결구 상단에 체결하세요.

5. 아가사랑 세탁기의 냉수/온수 급수호스에서 아래 부분만 분리해 주세요.(커플러와 분리)

6. 커플러를 분리한 급수 호스를 아가사랑 T자형 연결구의 중간에 체결하세요.

7. 연결된 급수호스의 누름부를 누른 상태에서 급수호스를 T자형 급수호스 연결기에 끼우고  누른 손을 놓으면 ‘딱’ 소리가 나면서 연결됩니다.

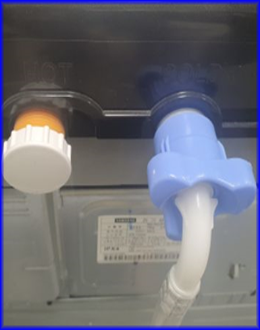

8. T자형 급수호스 연결기에 끼운 급수호스 반대편은 기존에 사용하던 세탁기 본체 뒷면 연결부에 나사식으로 돌려서 연결해 주세요.

연결 시 누수가 발생하지 않도록 끝까지 돌려서 연결해 주세요. 잠근 수도꼭지를 열어 주세요.

급수호스 길이가 짧은 경우 연장 방법

방법1. 필요한 길이에 맞는 급수호스를 구입해서 설치.(1.25M / 2M / 3M) ※ 3M 급수호스는 커플러가 없음

필요한 길이의 급수호스를 구입 후 커플러(수도꼭지 연결부) 하단 부위를 분리하고 새 호스로 연결합니다.

 (연장 시 연결 부위 누수 가능성 있음. 누수 예방 효과)

방법2.기존 호스 길이에 필요한 길이의 급수호스와 엘보우를 구입해서 호스 중간에 엘보우 연결 후 설치.

(온수 미사용) 냉수, 온수 급수호스 중 한쪽만 사용하는 경우에는 중간에 엘보우를 사용해서 남는 온수호스로 사용해도 됩니다.

커플러가 있는 경우 커플러를 분리 후 호스 부분만 연결해야 하며, 완전히 삽입이 안된 경우 누수의 원인이 됩니다

※ 엘보우를 이용한 급수호스 연장 방법

(엘보우 부품은 삼성전자 서비스 고객센터(☏ 1588-3366)를 통해 구매하실 수 있습니다.)

1. 먼저 수도꼭지를 잠궈 주세요.

2. 수도꼭지와 연결된 급수호스를 아랫 부분만 분리해 주세요.

3. 수도꼭지에서 분리한 급수호스를 엘보우에 체결해 주세요.

4. 새로 구입해서 준비해 놓은 연장용 급수 호스의 고무 패킹을 확인한 후 엘보우에 체결해 주세요.

     패킹이 끝에 닿는 순간부터 반 바퀴 더 체결해 주세요.

5. 엘보우에 연결한 호스를 냉수와 온수 수도꼭지에 잘 맞춰서 끼워 주세요. ‘딱’소리가 나면서 연결됩니다.
