건조기 설치 장소 선정에 대해 알려주세요

 설치 장소 선정 

바닥이 견고하고 수평인 곳에 설치해 주세요.   

그렇지 않으면 이상 진동 및 소음, 고장의 원인이 됩니다

바닥에 환기 개구부가 있는 모델의 경우, 이 개구부가 카페트 등 바닥재에 의해 환기구가 막히지 않도록 주의하세요.

성에가 낄 정도로 온도가 낮은 곳에서는 호스 안의 물이 얼어 건조기가 제대로 동작하지 않을 수 있습니다.

영상 5 ~ 35 ℃의 환경에 설치해 주세요.

주변 온도가 낮으면 제품 손상 및 성능저하의 원인이 됩니다.

제품 벽면과의 거리

제품 상단/ 벽 : 25mm

제품 측면/ 벽 : 20mm

제품 후면/ 벽 : 20mm

드럼세탁기와 건조기를 2단 설치(수직  설치)시 천장과의 높이는 150mm 정도의  여유 공간이  필요합니다.

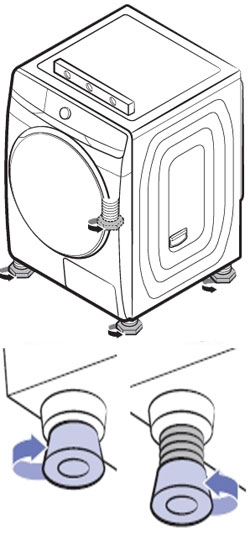

수평 조절 방법

9kg 건조기 배수호스 연결 방법  

※물통으로 변경하는 경우에는 역순으로 진행하시면 됩니다.

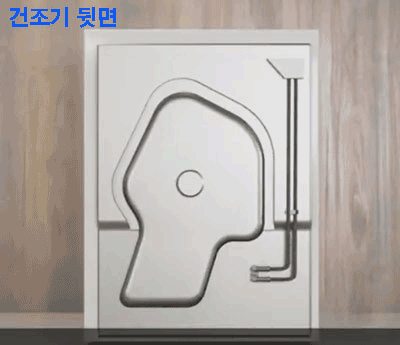

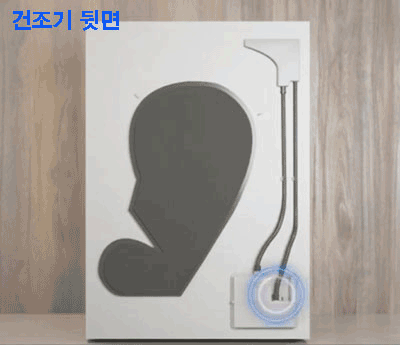

건조기 뒤편에 연결된 물통 배수호스를 분리 후 임시 고정부에 움직이지 않도록 꽂아주세요.

 물통 배수호스가 빠진 빈 자리에 구입시 제공된 긴 배수호스를 움직이지 않도록 꽂아 조립해주세요.

배수호스가 길 경우 제공된 케이블 타이를 이용해서 호스를 정리해주세요.

물통을 사용하실 경우에는 역순으로 진행하시면 됩니다.

14kg, 16kg 그랑데 건조기 배수호스 연결 방법 

 모델 : DV16R**, DV14R**, DV14N**

 제공된 부속품 호스(긴  배수호스)를 연결하여 배수구 (하수구 쪽)에 연결할 수  있습니다. (물통은 내장 안 되어있습니다)

1) 배수호스를 구멍(A)에 끼워주세요.

2) 배수호스의 한쪽 끝을 구멍(A)에 끝까지 견고하게  연결한 후 배수호스의 다른 한쪽 끝을  배수구에 연결하세요. 

※ 주의 : 배수호스를 연결할 때 호스 끝부분의 높이는 90cm를 넘지 않 게 주의하세요.

   부속품 배수호스 설치가 끝나면 배수구 (하수구)로 직접 물을(응축수) 배수할 수 있습니다.

  배수호스 끝이 물에 잠기지 않도록 설치하세요.

외부에 있는 물이 제품 내부로 역류할 수 있습니다.

호스를 구멍(A)에 헐겁게 연결할 경우나  끝까지 삽입이 안될 경우 누수될 수 있으니 주의하세요.

※ 참고 : 부속호스가 길 경우 제공된 케이블 타이를 이용하여 호스를 반듯하게 정리해주세요.

호스가 꺾이거나 손상되면 내부가 겨울철 동파로 인해 얼거나 누수가 발생할수  있습니다.

그랑데 AI 건조기 배수호스 연결 방법  

 모델 : DV**T, DV**A, DV**B

 건조기에는 물통이 내장되어 있습니다.

물통을 사용하고 싶지 않은 경우에는 배수호스를 설치할 수 있습니다.

제공된 부속품 중  호스(긴 배수호스)를 연결하여 배수구(하수구쪽)에 연결할 수 있습니다.   

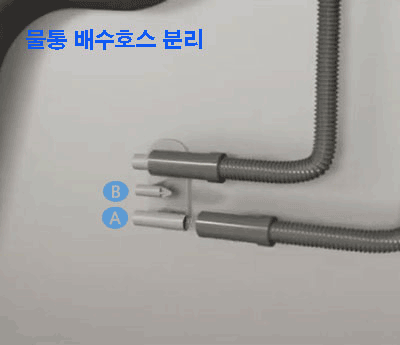

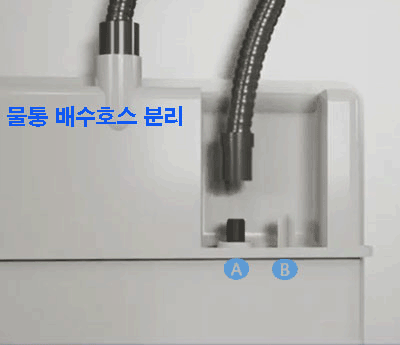

1) 배수호스를 구멍(A)에서 분리하세요.  

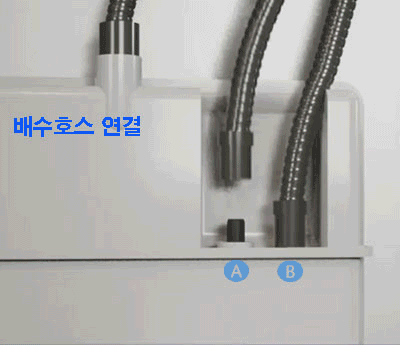

2) 배수호스를 (B)에 꽂아 조립하세요. 

배수호스가 움직이지 않게 고정해 주세요 .

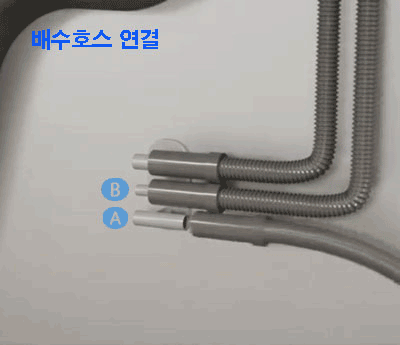

3) 부속품 호스(긴 배수호스)의 한쪽 끝을 구멍(A) 에 끝까지 견고하게 연결한 후 부속품 호스의 다른 한쪽 끝을 배수구에 연결하세요.

※ 주의 : 배수호스를 연결할 때 호스 끝부분의  높이는 90cm를 넘지않게 주의하세요.

부속품 배수호스 설치가 끝나면 하수구 로 직접 물을(응축수) 배수할 수 있습니다. 배수호스 끝이 물에 잠기지 않도록 설치하세요.

외부에 있는 물이 제품 내부로 역류할 수 있습니다.

호스를 구멍(A)에 헐겁게 연결할 경우나, 끝까지 삽입이 안될 경우 누수될 수 있으니 주의하세요.

※ 참고 : 부속호스가 길 경우 제공된 케이블 타이를 이용하여 호스를 반듯하게 정리해주세요.

호스가 꺾이거나 손상되면 내부가 겨울철  동파로 인해 얼거나 누수가 발생할 수가 있습니다.
