배수호스 설치 연결에 대해 알려주세요

  • 날짜 2020-05-27
  • 조회수 67,819


9kg 히트펌프 건조기 배수호스 연결 방법

건조기에는 물통이 내장되어 있습니다. 물퉁을 사용하고 싶지 않은 경우에는 배수호스를 설치할 수 있습니다.

제공된 부속품 중 호스(긴배수호스)를 연결하여 배수구(하수구쪽)에 연결할 수 있습니다.    

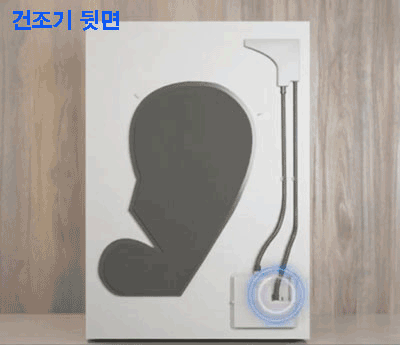

건조기 정면 물통 위치 표 시그림


 1. 배수호스를 구멍(A)에서 분리하세요.

물통으로 사용하지 않고 배수호스 연결가능모델

DV90K62**, DV90M62**, DV90M52**,DV90M53**


※ 9kg 건조기중 (SDC-CA907BW)모델만   배수호스 연결위치가 반대입니다.

※ 물통으로 사용하지 않고 배수호스 연결 가능 모델 : DV90K(M)62(52/53)*

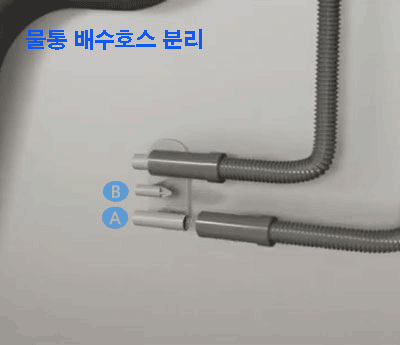

배수호스를 구멍(A)에서 분리하세요.


 2. 분리한 배수호스를(B)에 꽂아 조립하세요.– 배수호스가 움직이지 않게 고정해줍니다.

배수호스 연결 위치 그림분리한 배수호스를(B)에 꽂아 조립하세요.– 배수호스가 움직이지 않게 고정해줍니다.

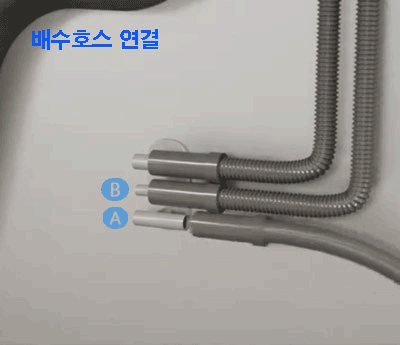

 3. 부속품 호스(긴 배수호스)의 한쪽 끝을 구멍(A)에 끝까지 견고하게 연결한 후

부속품 호스의 다른 한쪽 끝을 배수구에 연결하세요.

배수호스 연결 그림 부속품 호스(긴 배수호스)의 한쪽 끝을 구멍(A)에 끝까지 견고하게 연결한 후 부속품 호스의 다른 한쪽 끝을 배수구에 연결하세요.


 ※ 주의 : 배수호스를 연결할 때 호스 끝부분의 높이는 90cm를 넘지않게 주의하세요.

 부속품  배수호스 설치가 끝나면 배수구로 직접물을 (응축수) 배수할 수 있습니다. 배수호스 끝이 물에 잠기지 않도록 설치하세요.

외부에 있는 물이 제품 내부로 역류할 수 있습니다.

 호스를 구멍(A)에 헐겁게 연결할 경우나, 끝까지 삽입이 안될 경우 누수될 수 있으니 주의하세요.


 ※ 참고 : 부속호스가 길 경우 제공된 케이블 타이를 이용하여 호스를 반듯하게 정리해주세요.

호스가 꺾이거나 손상되면 동파 또는 누수가 발생할 수 있습니다.

14kg, 16kg 그랑데 건조기 배수호스 연결 방법

모델 : DV16R**, DV14R**, DV14N**

제공된 부속품 호스(긴 배수호스)를 연결하여 배수구(하수구쪽)에 연결할 수  있습니다.

(물통 내장 안되어 있습니다)


 1. 배수호스를 구멍(A)에 끼워주세요.

배수호스 연결 그림


 2. 배수호스의 한쪽 끝을 구멍(A)에 끝까지 견고 하게 연결한 후 배수호스의 다른 한쪽 끝을배수구에 연결하세요

하수구 연결 그림


 ※ 주의 : 배수호스를 연결할 때 호스 끝부분의 높이는 90cm를 넘지않게 주의하세요.

 부속품 배수호스 설치가 끝나면 배수구(하수구)로 직접 물을(응축수) 배수할 수 있습니다.

 배수호스 끝이 물에 잠기지 않도록 설치하세요. 외부에 있는 물이 제품 내부로 역류할 수 있습니다.

 호스를 구멍(A)에 헐겁게 연결할 경우나,끝까지 삽입이 안될 경우 누수될 수 있으니 주의하세요. 

 ※ 참고: 부속호스가 길 경우 제공된 케이블 타이를 이용하여 호스를 반듯하게 정리해주세요.

호스가 꺾이거나 손상되면 동파 또는 누수가 발생할 수 있습니다.


☐  실내 설치시 물통 수납함 별도 설치(물통이 없는 모델로 추가 구입후 설치 필요) 


실내 설치시 물통 수납함 별도 설치 모델 용량 색상에 대한 안내

모델

DV16R85**KV

DV14R85**KV

DV14N85**KV


DV16R85**KP

DV14R85**KP

DV14N85**KP


DV16R85**KW

DV14R85**KW

DV14N85**KW


용량

16KG/14KG

16KG/14KG

16KG/14KG

색상

블랙 케비어

이녹스 실버

화이트

물통수납함

(실내설치키트)


WE357AWV

WE357AWP

WE357AWW


DV14N8500*모델은 연결 커넥터가 회로가 없기 때문에 물통수납함 사용 불가합니다.

물통 수납함은 대리점 (삼성스토어)에서 구입가능합니다.(설치까지 포함)

인터넷 및 그외 구입시 판매처에 설치가능여부 확인후 구입하세요.


 [물통 수납함 설치 예]

건조기 물통 설치 그림실내설치를 원할경우 물통수납함모델과결합하여실내설치가가능합니다

 16kg,17kg 그랑데 AI 건조기 물통 → 배수호스 연결 방법


모델 : DV16T**,DV17T**

건조기에는 물통이 내장되어 있습니다.

물통을 사용하고 싶지 않은 경우에는 배수호스를 설치할 수 있습니다.

제공된 부속품 중 호스(긴배수호스)를 연결하여 배수구(하수구쪽)에 연결할 수 있습니다.  

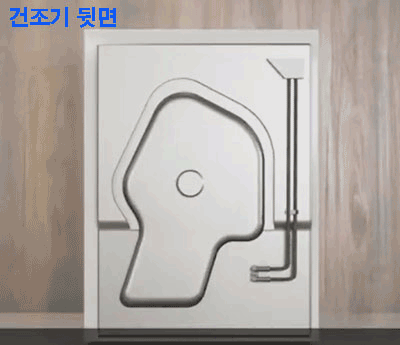

16kg,17kg 그랑데 AI 건조기 물통 위치표시된 이미지

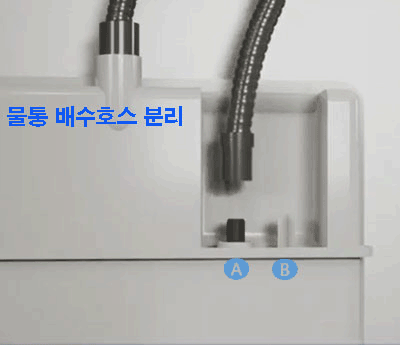

1) 배수호스를 구멍(A)에서 분리하세요.  배수호스를 구멍(A)에서 분리하세요.

1) 배수호스를 구멍(A)에서 분리하세요.

배수호스를 (B)에 꽂아 조립하세요

 2) 배수호스를 (B)에 꽂아 조립하세요.   배수호스가 움직이지 않게 고정해 주세요.

긴배수호스 한쪽 끝 방향으로 향하게된 이미지 배수호스 하수구 방향으로 넣은 이미지

3) 부속품 호스(긴 배수호스)의 한쪽 끝을 구멍(A) 에  끝까지 견고하게 연결한 후 부속품 호스의 다른 한쪽 끝을 배수구에 연결하세요

※ 배수호스 → 물통으로 변경시는 순서를 반대로 하세요

※ 참고 : 배수호스가 길 경우 제공된 케이블 타이 를 이용하여 호스를 반듯하게 정리해주세요.

호스가 꺾이거나 손상되면 겨울철 동파 또는 누수가 발샐할 수가 있습니다.(배수관에 말아서 고정하는 방법도 있습니다)


※ 주의 : 배수호스를 연결할 때 호스 끝부분의  높이는 90cm를 넘지않게 주의하세요.

배수호스 끝이 물에 잠기지 않도록 설치하세요.  - 외부의 물이 제품 내부로 역류할 수 있습니다.

배수호스 끝단이 배수구에서 최소 70mm이상  떨어지도록 설치하세요.  - 배수구 냄새가 유입될 수 있습니다.

호스를 구멍(A)에 헐겁게 연결할 경우나, 끝까지 삽입이 안될 경우 누수될 수 있으니 주의하세요.

☞ 제품 사용설명서 다운로드 바로가기

 
