HDR, HDR+ 용어에 대해 알려주세요.

HDR 용어, TV(영상)에서 말하는 HDR, SDR화면과 HDR화면 차이점, AV게임기에서 HDR On, Off 비교사진으로 안내드립니다

가장 어두운 영역과 가장 밝은 영역, 즉 표현할 수 있는 계조 범위(DR)의 확대를 말합니다. 

HDR 이란 

HDR은 High Dynamic Range의 약자 : 가장 어두운 영역과 가장 밝은 영역, 즉 표현할 수 있는 계조 범위(DR)의 확대를 말합니다.

TV(영상)에서 말하는 HDR 이란 

밝은 곳은 더 밝게, 어두운 곳은 더 어둡게 만들어 사람이 실제 눈으로 보는 것에 가깝도록 밝기의 범위(Dynamic Range)를 확장시키는 기술(색역, 계조, 밝기 증가) 

SDR 및 HDR Mastering 차이  

-> HDR On 시 그래픽 카드는 Windows OS 와 어떤 통신을 하고 모니터에 무엇을 Check 한뒤

어떤 신호를 모니터로 출력하는지 ?

2) AV 게임기의 출력 신호 측면 :

-> 게임기 메뉴에서 HDR On 시 모니터에 무엇을 Check 한뒤 어떤 신호를 모니터로 출력하는지 ?

PC (Windows 10 RS2)나 HDR 지원하는 AV기기는 모니터에 연결하면 HDR On 시 모니터 EDID에 있는

HDR정보를 읽고 HDR Meta Data 과 HDR신호를 출력합니다.

모니터 HDR Meta data를 Check 한뒤 자동으로 HDR 및 Local Dimming 동작합니다. 

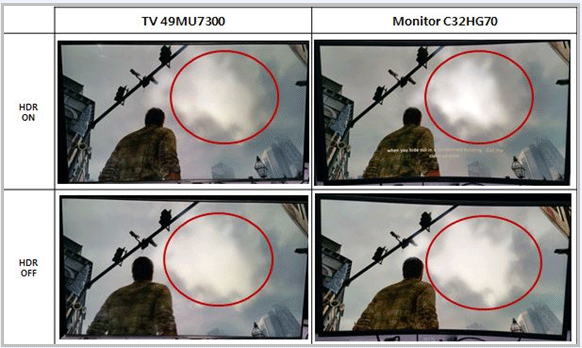

AV 게임기에서 HDR On/Off 비교 사진 (PS4 Pro) 

게임: THE LAST OF US (HDR Game)

화면 차이: HDR On일 때 표현할 수 있는 계조 범위 확대하여

(Gamma ST.1886->ST.2084) 하기 화면에 구름의 Detail 및 Brightness 잘 보입니다. 

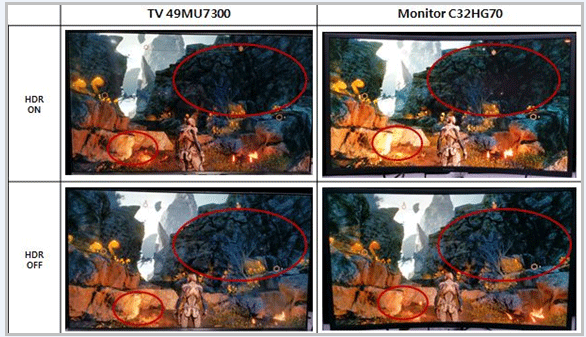

AV 게임기에서 HDR On/Off 비교 사진 (PS4 Pro) 

게임: MASS EFFECT (HDR Game)

화면 차이: HDR On일 때 표현할 수 있는 계조 범위 확대하여

(Gamma ST.1886->ST.2084) 하기 화면에 절벽 위 Contrast & Detail 잘 표현됩니다.

BT.2020 색영역 지원하여 더 생생한 색 표현됩니다.

Local Dimming 동작하여 밝은 부위 더 밝게 보입니다.

AV 게임기에서 HDR On/Off 비교 사진 (X-Box One) 

게임: HITMAN (HDR Game)

화면 차이: HDR On일 때 표현할 수 있는 계조 범위 확대하여

(Gamma ST.1886->ST.2084) 하기 화면에 해 주위 Detail 잘 표현됩니다. 

게이밍 모니터와 TV HDR On/Off 비교

TV HRD On vs 모니터 HRD On 시 화면 비교 사진

1. 사진 대로 어두운 화면 TV랑 모니터 거의 차이 없고 밝은 화면에 가장 밝은 부분 모니터가 Saturation 나옵니다.

2. TV (대표모델 선정후) 와 모니터의 화면변화 차이가 있는 원인은 TV Peak Luminance 1000nit이고 모니터는 600nit입니다.

- HDR 영화 Contents가 1000nit기준으로 Mastering 하기 때문에 모니터가 600nit넘어가는 계조에 화면 Saturation 됩니다.

SDR 및 HDR Mastering 차이

TV 과 모니터 HDR On/Off 선택 항목 없습니다.

HDR신호 입력되면 자동으로 HDR기능 동작합니다.

BD Player의 경우에는 영화와 동영상이 SDR 및 HDR Contents Mastering 차이 있습니다.

하기 사진 비교하면 HDR Contents에 해 주위 Detail 과 PAN 주변 구름 및 버블 Detail 잘 보입니다.
