자동원고 급지장치(ADF) 복사 시 줄이 생깁니다.

  • 날짜 2013-06-05
  • 조회수 9,765


예상 원인

  • 자동원고 급지장치(ADF) 용지이송 구간 및 독취 부분 오염으로 인한 줄 발생합니다.
  • CIS(CCD) 독취센서 이상동작으로 인한 복사시 줄생김 발생됩니다. 



조치 방법 

자동원고 급지장치(ADF) 독취부인 유리면 청소하는 방법 

복합기/팩스 제품 구분하여 조치하시기 바랍니다.

1. 복합기 ADF 세척(이물 제거 방법) 

ⓛ번 : 자동원고급지장치(ADF) 독취부 센서부위로 해당 유리부위 오염 유/무를 체크한다. 해당부위가 오염되어 있을 경우(볼펜수정액-화이트) 복사 시 흐림 이 발생될 수 있다. 해당 ①번 부분의 유리면을 오염제거 시까지 세척합니다.


 ②번 : 평판(유리면) 부위로 유리면 복사 시 사용되는 부위
복합기 ADF 세척


삼성 복합기(ADF 시트 있는 모델) 제품에서 복사하면 세로줄 생김 문제 해결 동영상 정보


2. 팩스 원고 급지부 세척(이물제거 방법) 

③번 : 조작부 덮개를 오픈하여 화이트롤러 위치 확인합니다.



④번 : 화이트롤러를 탈착하여 독취센서(유리면) 오염 유/무 체크



해당부위가 오염되어 있을 경우(볼펜수정액-화이트) 복사 시 흐림이 발생될 수 있다.

팩스 원고 급지부 세척


 [참고 사항]


  • 자동원고 급지장치(ADF) 시트 적용된 제품 (흑백 30 PPM 미만 모델)


- SL-C480FW, SL-C482FW, SL-C483FW, SL-C485FW, SL-C486FW

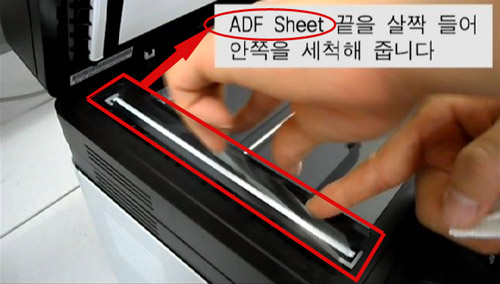

adf 시트아래부분 세척방법


  • 자동원고 급지장치(ADF) 시트 적용되지 않은 제품 (흑백 30 PPM 이상 모델)


- SL-C1453FW, SL-C1454FW, SL-C1454N




※ PPM이란 Pages Per Minute의 약자로, 레이저 프린터와 같은 페이지 단위의 출력에서 분당 인쇄되어 나오는 페이지 수를 말합니다.


만일 위 방법으로 해결이 안된다면 복합기 스캔 유리가 있는 PLATEN 부품이나 프린터 내부 점검이 필요합니다.




저희 전문 엔지니어를 통해 직접 확인 후 자세한 안내를 받아주시기 바랍니다.
